消防装备器材消防车_自装卸式消防车_新东日牌YZR5200TXFQC160/T6型器材消防车
)

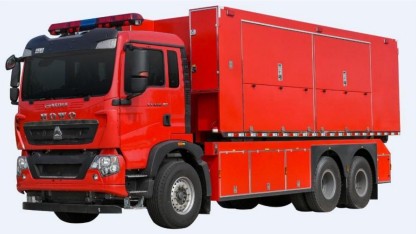

重汽豪沃后双桥器材消防车(自装卸)
技术规格书
(重汽豪沃 ZZ5357TXFV464MF1 型底盘)
一 、整 车 要 求
我公司生产的豪沃后双桥器材消防车采用中国重汽集团济南卡车股份有限公司生 产的ZZ5357TXFV464MF1 型二类汽车底盘，原装单排座驾驶室，可载含驾驶员在内的乘 员2人，该车驾乘舒适轻便。器材箱内可依据用户需要选装灭火作战、地震救援模块、水域救援等�？�。
机械化装卸大大提高了器材消防车的供给效率，适用于车辆、飞机、船艇等不同 交通工具的运输，快速从灾区后方通过“海、路、空运输”, “短、中、长距离”立 体联运，投送至应急救灾第一现场，在最短时间内提供最大化的装备物资保障能力，尤其是为跨区域大型抢险救援任务提供有力保障。
二、 整车主要参数
外廓尺寸：9450x2540x3750mm
最大总质量： 20000 kg
最高车速： 90km/h
接近角/离去角： 17°/9°
整车型号： YZR5200TXFQC160/T6
三、 底盘主要参数
型 号 ：ZZ5357TXFV464MF1 重汽 HOWO 国 VI底 盘
驱动型式： 6×4
轴 距：4600mm+1400mm
最高车速： 101km/h
发动机型号：MC11.44-60
额定功率：327 kW
总质量：35000kg
) 题东只荒
四 、 驾 驶 室
结 构： 平头、双开门原装单排驾驶室，液压翻转机构。
座位设置： 前排2人(含驾驶员位置)
设 备 ：除原车设备外，100W 警报器、警灯控制盒，标志灯，示廓灯开关。
五 、 拉 臂 钩 系 统
5.1 基本配置
整个系统主要由副车架、举升架、主框架、导向装置、提升装置、箱体锁紧装置 组成。全套液压系统�？芍葱邢涮宓钠鸬�、平移、锁紧功能。液压油泵、液压油箱和相应的管路。整个系统的控制庄子设置在驾驶室内。
5.2拉臂钩
5.2.1品牌：海沃5.2.2型号：20-60-S
5.2.3提升能力：20000kg
5.2.4重量：2550kg
5.2.5装载(提升)时间： ≤40s
5.2.6卸载(放下)时间： ≤54s
5.2.7自卸角度：49°
5.2.8钩心高度：1570mm
5.2.9最大工作压力：28MPa
5.2.10流量：80L/min

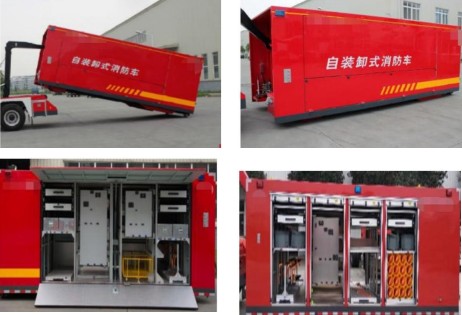

六 、 模 块 车 厢
6、 (选配灭火作战、地震救援�？�、�？榭筛萦没б笾谱�)
6.1材质： 车厢骨架采用优质钢材， 内骨架采用高强度铝合金型材，内饰板采用光面拉丝氧化铝板。
6.2结构：车厢内器材骨架采用铝合金型材搭接结构，能根据客户要求灵活布局器材箱结构最大限度地提高空间利用率，在器材箱内可选用新型滑动托架、拖板以及高强度的塑料存放盒等存放结构，充分利用车厢内部有限空间；内饰板和底板均为光面拉丝铝合金板材。
6.3 器材箱内根据所配器材分隔隔舱，较重器材布置在底部滑动托板或滑动托架 上，较轻或较小器材收纳于上层器材盒内，左右两侧下层设重型滑动托板，托板上设 置铝合金器材盒，盒内固定重型器材，上层设置移动器材盒，器材盒内布置较轻较小器材。尾部下层设置两个拖拉架，车上固定中型成套救援设备，取放方便。
6.4箱门： 采用大幅气弹簧门，操作简单。上门开启可遮阳遮雨。
七 、 电器系统
7.1警灯警报： 车头前顶部设置长排式警灯；100W警报器、警灯、电路为独立式附加电路，控制器件安装在驾驶室内。
7.2器材箱灯： 器材箱内设有LED 白光照明灯带，能够满足整个箱体的照明。
7.3频闪灯：车厢左右两侧上部各配置两盏频闪警灯。
) 题东只
八 、 表 面 处 理
8.1 漆料： 车厢表面喷涂消防红色漆，为保证夜间工作安全，车身设有符合安全标准要求的荧光反光带。
8.2颜色： 符合GB7258 规定的GB/T3181《漆膜颜标准》中的RO3 大红色。
九 、 随 车 文 件
1)消防车使用说明书
2)消防车合格证
3)底盘合格证
4)底盘维护保养册
5)牵引及吊机使用说明书
十 、 随 车 器 材 清 单
6)消防车跟踪服卡
7)底盘使用说明书
8)底盘质量保修卡
9)随车工具清单
10)消防车交接清单
序号
型号
名称
数量
规格
附注
1
手提式干粉灭火器
1具
3kg
2
原车工具
1套
底盘厂随车 附件
3
GB19151- 2003
车用三角警告牌
1个

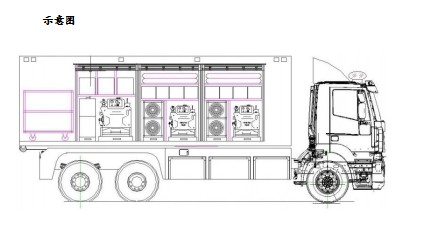

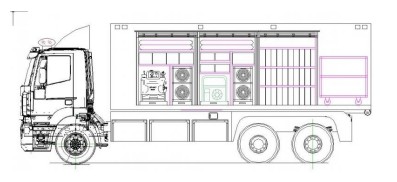

示意图
