BLT5210TXFZX80/JY-S6型自装卸式消防车

技术规格书

自装卸式消防车主要用于将装有各类消防装备的�？�(器材箱)快速运抵灾害现场，为灾害现场的救援提供有力的保障。对于处置不同类型的重大灾害事故，比如:地震及地质灾害，洪水、台风、冰冻等自然灾害及大型城市火、石油化工火灾、森林火灾和矿难等，受限于现场设备、场地等因素，可分别配置不同的消防装备�？橄�，以便于快速运抵灾害现场，实施针对性的救援。

自装卸式消防车按照�？榛耸淅砟�，可配备多个物资模板箱体，具有灵活性、机动性的特点，能快速响应为现场指挥部所需物资提供运输保障，在多种场合的救援中具有独特的作用。目前，自装卸式消防车功能配置更加齐全，兼具供水、宿营、水域救援、地震救援、器材运输等多种功能�？�，在消防应急救援队伍中得到越来越广泛的应用。

自装卸式消防车机械化装卸大大提高了器材消防车的供给效率，适用于车辆、飞机、船艇等不同交通工具的运输，快速从灾区后方通过“海、路、空运输”“短、中、长距离”立体联运，投送至应急救灾现场，在短时间内提供化的装备物资保障能力！

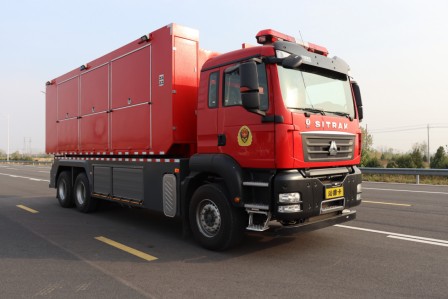

1、整车概述

整车采用中国重汽集团生产的汕德卡ZZ5356V524MF1 6×4型专用二类底盘改制而成。以车载拉臂钩装载集装箱�？榈男问皆耸湎喙叵郎璞钙鞑�，且根据需要可以由一个底盘配置不同功能的箱体，实现一车多用。

车厢骨架采用钢质型材焊接成型，内外蒙板为铝合金蒙皮，采用粘接工艺，并进行封缝处理，用于防电化学腐蚀。有效防止漆面剥落（如磕碰、撞击）造成外蒙板锈蚀或在潮湿环境下的电化学腐蚀等现象发生，最大程度延长了车厢的使用寿命。

整车配备帕尔菲格T20 L6300型拉臂勾，最大起重能力20吨，且技术成熟、性能稳定、被广泛用于消防车。

整车消防性能符合GB7956.1-2014、XF39-2016标准要求，通过国家消防装备质量检验检测中心检验。底盘通过国家轿车质量监督检验中心检验并取得中国国家强制性产品认证证书，发动机排放符合GB17691-2018中第六阶段排放标准要求。

2、整车参数

外廓尺寸	9800×2520×3950mm
轴距	5200+1400mm
最大总质量	21000kg
整备质量	20850kg
发动机额定功率	341kW
乘员人数	1+1人
最高车速	90km/h
拉臂钩厂家型号	帕尔菲格T20 L6300
拉臂钩最大起重	20吨
比功率	341/21=16.2kW/t
接近角/离去角	16°/22°

3、底盘参数

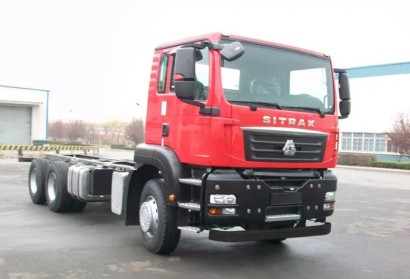

品牌型号	重汽SITRAK（汕德卡）ZZ5356V524MF1
驱动型式	6×4
轴距	5200mm+1400mm
最大允许总质量	35000kg（前轴9000kg、双后轴26000kg）
发动机	型号：MC11.46-61
	额定功率：341kW，最大净功率：338kW
	最大扭矩：2200N.m/950-1400rpm
	排量：10.518L
	排放标准：国Ⅵ
	燃油类型：柴油
	直列六缸、水冷、四冲程、增压中冷、高压共轨
爬坡性能	30%
车身稳定装置	定速巡航、ABS（防抱死制动系统）、ESC（汽车电子稳定控制系统）、EBS（电控制动系统）、双回路气压制动，弹簧储能断气制动，发动机排气制动，前轮盘式制动后轮鼓式制动
轮胎	385/65R22.5/315/80R22.5，全轮胎压监测
驾乘座椅	驾驶员座椅左置，高舒适空气弹簧驾驶员座椅。所有座椅均设有安全带。每个乘员各有 1 个扶手
视镜型式	两侧电动电热后视镜
驾驶室结构	平头，双开门单排座，电动液压自动翻转
驾驶室结构	中控门锁，电动车窗，原装冷暖空调
设备	驾驶员中控右侧设置消防操作仪表板及警灯控制盒，设备为独立式附加电路，操作安全方便，加装有 1、 100W警报器，警灯、标志灯、示廓灯等操控开关； 2、取力器控制开关及指示灯； 3、附加电源开关； 4、分辨率1080P的360°行车记录仪和定位、导航等多功能一体的智能终端，带夜视功能，屏幕尺寸7英寸；支持分屏和单屏，支持 24 小时存储功能，存储卡不小于 32G）和后4个倒车雷达；

4、拉臂钩

品牌型号	帕尔菲格 T20 L6300
配置	主要由副车架、举升架、主框架、导向装置、提升装置、箱体锁紧装置组成。全套液压系统�？芍葱邢涮宓钠鸬�、平移、锁紧功能。液压油泵、液压油箱和相应的管路，整个系统的控制装置设置在驾驶室内。
最大起重能力	20000kg
自卸角度	46°
钩环中心到后辊轮距离	6016mm
水平移动距离	1351mm
钩心高度	1570mm
导轨外宽	1060mm
液压系统最大工作压力	31MPa
液压油箱容积	100L
连续装卸 100 次液压油温温度	≤90℃
装载（提升）时间	≤60 s
卸载（放下）时间	≤40 s

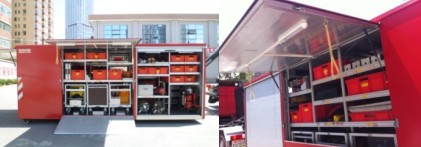

5、器材箱�？�

结构	型钢焊接框架结构，铝合金板蒙板
内部器材架	铝合金40*40型材搭接而成，铝合金隔板采用3mm光面拉丝铝合金板粘接
配电箱	蓄电池由底盘充电，为厢体照明及开闭门供电，配备外接电源输入、输出接口
门	电动液压上翻门及坡道门；后门为对开门（可根据客户要求及�？楣δ艿髡�
厢体尺寸	7300mm×2400mm×2320mm（可根据客户要求及�？楣δ艿髡�
照明灯	内设有 LED 白光照明灯带，能够满足整个箱体的照明，照明灯开关与上翻门联动
设备	2kw移动式发电机
器材布置	根据不同救援需求设计内部器材布置箱体内根据器材使用方式不同设置有各种专用拖架、破拆工具拖架、抽屉、推车�？�、可调器材盒等机构放置和固定各种器材装备，在装卸和运输过程中不会发生移动。
器材箱数量	2套（可根据客户要求调整箱体�？楣δ埽�

6、电气附件

电源总开关	设有电源总开关
警灯	驾驶室顶部安装有1个LED红色长排警灯 �？橄涮辶讲嗌喜扛靼沧坝�3个LED红色爆闪灯 �？橄涮逦膊可戏桨沧坝�2个后示廓灯箱体下部安装3个内嵌式黄色警示灯
警灯警报控制器	功率100W，驾驶室内配有手持扩音器
工作照明灯	车体两侧上部各2个，LED照明

7、随车资料及器材

资料名称	数量
底盘使用、维护说明书	1份
底盘质量保修卡、合格证	1份
底盘维修手册	1份
底盘改装手册	1份
底盘厂家提供的底盘随车配件清单	1份
车辆整车合格证	1份
上装操作使用说明书	3份（纸质版、光盘、U盘电子版各1份）
上装维护保养说明书	3份（纸质版、光盘、U盘电子版各1份）
上装零配件目录图册	3份（纸质版、光盘、U盘电子版各1份）
随车工具清单、器材清单	1份
车架号、发动机号拓印件	各2份
车辆交接清单	1份
原装底盘保养滤芯1套（空滤、柴油油滤、机滤、空调滤芯）	各1件
干粉灭火器（≥2kg）	1具
