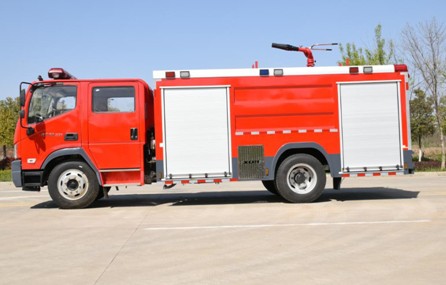

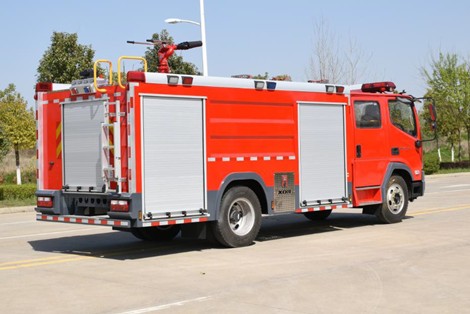

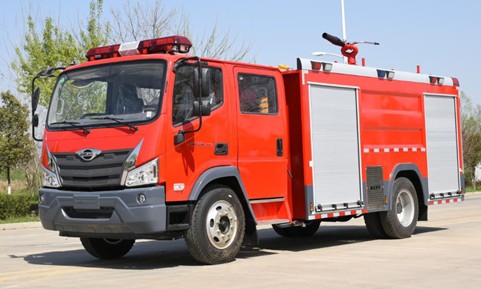

国六福田6吨水罐消防车_YZR5140GXFSG60/B6型水罐消防车
作者：国六福田6吨水罐消防车 来源：消防车厂家 日期：2022/4/12 12:14:25 人气： 标签：国六福田6吨水罐消防车 YZR5140GXFSG60/B6型水罐消防车
国六福田6吨水罐消防车厂家销售电话：
159-7276-7978
（福田BJ1144VKPFD-02 型底盘）
一、整车要求
福田水罐消防车是由二类汽车底盘、水罐、水泵、管路、仪表电路系统等部件组成，该车装配铝合金后爬梯（可拆卸），泵房在整车尾部，罐体为钢板焊接式，水罐材质为 优质碳钢板载水 6 方。该车装备的CB10/30 消防泵，PS8/30W 消防炮。
二、整车主要参数
外廓尺寸：7745x2450x3280mm
最大总质量：13590kg
额定载质量：5890kg
整备质量：7250kg
载液量：6000L
最高车速：90km/h
水泵额定流量：30L/s@1.0MPa
消防炮额定流量：30L/s@0.8MPa
消防炮射程：≧50m
接近角/离去角：19/13
三、底盘主要参数
型 号：BJ1144VKPFD-02 福田国Ⅵ底盘
驱动型式：4×2
轴 距：4300mm
最高车速：110km/h
发动机型号：WP4.1NQ190E61
额定功率：140KW
总 质 量：14060kg
四、驾驶室
结 构：平头、四开门双排驾驶室，后排座位安装 3 具空气呼吸器托架。
座位设置：前排 3 人（含驾驶员）+后排 3 人
设 备：除原车设备外，加装有 100W 警报器、取力器控制开关及警灯控制盒。
五、容罐
容 量：水 6000L
材 质：水罐采用优质碳钢板，罐体内部进行腐处理，水罐底板 4mm 碳钢板，水罐侧板及封板 3mm 碳钢板，水罐顶板3mm 碳钢花纹板；
结 构：钢板焊接式，内设防荡板
设 备：
1 个人口盖，带有快速锁紧及开启装置
1 个溢流装置
1 个液位指示计
1 个排污口，手动阀控制
技术要求：符合XF39《消防车消防要求和试验方法 》的有关规定

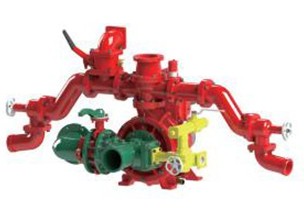

六、消防泵
型号：CB10/30 常压消防泵
流量：30L/s
压力：1.0Mpa
最大吸深：7m
引水时间：≤35s
真空泵形式：活塞式
安装形式：后置式
七、管路系统
罐体管路材质为优质无缝钢管，通过法兰与各部件连接。
罐出水管路：设有 1 个 DN100 的罐出水管路，水由罐体进入消防泵，装有 1 只 DN100 手动蝶阀，通过 DN100 挠性接头连接水罐与消防泵。
外进水管路：消防泵后部有一个外进水口，外接 100 吸水管，螺纹式管牙接口（KA100 扪盖密封）；
出水管路：
※ 消防泵左右各有 1 个 DN80 的常压出水口；
※ 1 个 DN80 的炮管路，采用 DN80 挠性接头，用 DN65 炮球阀控制。注水管路：
※ 2 个DN65 管路（外注水）位于泵房内左右两侧；
※ 1 个DN65 罐注水管路，可通过消防泵直接向罐内注水； 放余水管路：为�；に眉案髑蚍�，在管路的最低处加装放余水阀。
冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。
八、取力器
型式：夹心式(全功率)
操纵：电磁阀控制（电动操控） 冷却方式：强制可调式水冷
润滑方式：飞溅式油润滑
九、消防炮
型号：PS8/30W 流量：30L/s
射程：≥50m
压力：0.8MPa
回转角度：水平 360°，俯仰-35°～70°
十、器材箱
材 质：骨架为优质型钢；蒙板为氧化铝合金花纹板粘结结构。
结 构：全钢框架焊接结构，前器材箱左右侧各 1 扇铝合金卷帘门，后泵房左右后侧各 1 扇铝合金卷帘门，轻便可靠、噪声小。
器材布置原则
v 按战斗编成和战斗展开设计器材集成；
v 按人体工程学原理设计各种器材托架；
v 按使用逻辑关系和使用频率放置器材；
v 站在地面或踏板上 2 个动作内取用任何器材。
十一、电器系统
※ 驾驶室顶部配备 1.6 米长排豪华红红 LED 警灯。
※ 整车后顶部安装 50W LED 消防探照灯 1 个，360 度�？刈�。
※ 车辆尾部安装可折叠式爬梯。
※ 车辆两侧上方各配有 2 个红蓝爆闪灯及 2 个侧照明灯，下方安装安全标志灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，器材箱、泵房内均装有照明灯，并符合 GB4785 规定。
※ 警报器功率为 100W； 警报器、警灯、爆闪灯电路为独立式附加电路， 控制器件安装在驾驶室内。
※ 附加仪表、开关集中布置在控制面板上，利于操作。仪表板上装有：压力表、液位计、电源总开关及器材箱灯开关等。
十二、总体技术要求
1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；
2、 整车性能符合 GB7956 的规定；
3、 液罐质量符合 XF39 的规定;
4、 整车外观美观大方,平整度符合 XF39 的规定;
5、 所有粘接平整牢固，符合企标规定。
6、 所有焊接牢固、焊后打磨光整。
十三、随车文件
1） 底盘使用说明书 7）底盘号码拓印件
2） 底盘维修手册 8）消防车使用说明书
3） 底盘质量保修卡 9）消防车消防器材清单
4） 底盘合格证 10）消防车合格证
5） 随车工具清单 11）消防车跟踪服务卡
6） 发动机号码拓印件 12）消防车交接清单
十四、器材配置：
30 常压水罐消防车
器材标准配置表——螺纹式
类别
序号
名 称
规 格
数量
单位
备 注
随车技术文件
1
消防车使用说明书
1
本
2
消防车器材配置表
1
单
3
汽车底盘使用说明书
1
本
4
汽车底盘合格证
1
单
5
消防泵使用说明书
1
本
6
随车附件（工具）
1
套
原底盘随车附件、工具
灭 火
装 备
1
吸水管
Φ100×2 米
4
根
螺纹式
2
滤水器
FLF100
1
件
螺纹式
3
分水器
FII80/65×2-1.6
1
件
内扣式
4
集水器
JII100/65×2-1.0
1
件
内扣式
5
水带
13-65-20
6
盘
低压；内扣式
6
水带
13-80-20
2
盘
低压；内扣式
7
水带
13-65-5
1
盘
内扣式(外注水用)
8
异径接口
KJ65/80
1
件
内扣式
9
水带包布
DT-SB
4
件
10
护带桥
长 570
2
副
11
水带挂钩
4
件
12
地上消火栓扳手
QT-DS1；长 370
1
件
13
地下消火栓扳手
长 970
1
件
14
吸水管扳手
FS100
2
件
15
直流开关水枪
QZG3.5/7.5；65
1
支
低压；内扣式
16
多用水枪
QDH6.0/8；65
1
支
低压；内扣式
破 拆救 生工 具
1
灭火器
3 ㎏/ABC
1
具
2
铁锹
长 860/1050
1
件
3
铁铤
长 900
1
件
4
消防腰斧
GF-285；长 285
1
件
5
消防平斧
QTF-PF；长 810
1
件
6
丁字镐
QTF-DG；长 700/900
1
件
7
橡皮锤
1
件
说 明
1、凡未列入该配置表中其他器材、部件均为用户要求选配。
2、发车时销售员应将提车单与此表一并到仓库办理器材配置领取手续。
