国六重汽汕德卡8吨水罐消防车_YZR5190GXFSG80/G6型水罐消防车
作者：国六重汽汕德卡8吨水罐消防车 来源：消防车厂家 日期：2022/4/12 11:49:29 人气： 标签：国六重汽汕德卡8吨水罐消防车 YZR5190GXFSG80/G6型水罐消防车
重汽汕德卡单桥水罐消防车销售电话：
159-7276-7978
YZR5190GXFSG80/G6型汕德卡单桥水罐消防车
（汕德卡ZZ5206N471GF5型底盘）
技术规格书
一、整车要求
汕德卡单桥水罐消防车是由二类汽车底盘、罐体、水泵、管路、仪表电路系统等部件组成，该车装配铝合金后爬梯（可拆卸），泵房在整车尾部，罐体为钢板焊接式，载液量8.0方，水罐材质为优质碳钢板，水罐内部做防腐处理，该车装备进口希尔CB10/60-MBP消防泵，进口阿密龙PSKD50ZB-5177F型�？嘏�。
二、整车主要参数
外廓尺寸：8730x2510x3430mm
最大总质量：19300kg
整备质量：10850kg
最高车速：95km/h
水泵额定流量：60L/s@1.0MPa
水炮额流量：50L/s（流量自动可调）
水炮射程：≥70m（水）
接近角/离去角：16°/11°
三、底盘主要参数
型 号：ZZ5206N471GF5 汕德卡单桥国Ⅵ底盘
驱动型式：4×2
轴 距：4700mm
最高车速：110km/h
发动机型号：MC07H.35-60
额定功率：257KW
总 质 量：20100kg
四、驾驶室
结 构：平头、四开门双排驾驶室，后排座位选装4具空气呼吸器托架。
座位设置：前排2人（含驾驶员）+后排4人
设 备：除原车设备外，加装有100W警报器、取力器控制开关及警灯控制盒。
五、容罐
容 量：水8000L
材 质：水罐采用优质碳钢板，罐体内部进行腐处理，水罐底板4mm碳钢板，水罐侧板及封板3mm碳钢板，水罐顶板3mm碳钢花纹板；
结 构：钢板焊接式，内设防荡板
设 备： 2 1个人口盖，带有快速锁紧及开启装置
2 1个液位指示计
2 1个排污口，手动阀控制
2 1个溢流装置
技术要求：符合XF39《消防车消防要求和试验方法 》的有关规定
六、消防泵
型 号：CB10/60-MBP美国希尔消防泵
流 量：60L/s
压 力：1.0Mpa
最大吸深：7m
引水时间：≤50s
真空泵形式：电动滑片泵
安装形式：后置式
材 质：青铜叶轮耐磨损，17-4PH不锈钢泵轴，机械密封，铸铁泵体及泵盖
七、管路系统
罐体管路材质为优质无缝钢管，通过法兰与各部件连接。
罐出水管路：设有1个DN150的罐出水管路，水由罐体进入消防泵，装有1只DN150气动蝶阀，通过DN150挠性接头连接水罐与消防泵。
外进水管路：消防泵后部有一个外进水口，外接150吸水管，内扣式管牙接口；
出水管路： ※ 消防泵左右各有1个DN80及1个DN65的常压出水口；
※ 1个DN80的炮管路，采用DN80挠性接头，用DN80气动蝶阀控制。
注水管路： ※左右各一个DN65外注水口；
※ 1个DN65罐注水管路，可通过消防泵直接向罐内注水，采用DN65气动
蝶阀控制；
放余水管路：为�；に眉案髑蚍�，在管路的最低处加装放余水阀。
冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。
八、取力器
型 式：夹心式(全功率)
操 纵：电磁阀控制（电动操控）
冷却方式：强制可调式水冷
润滑方式：飞溅式油润滑
九、消防炮
型 号：阿密龙PSKD50ZB-5177F型�？嘏�
特 点：采用Can总线控制形式， IP67防护等级的插接系统，安装方便；消防炮程序可编程，可根据用户需求设定消防炮的程序，可现场编程避障，有效避免与车顶的各种装备干涉；355°范围内任意设置自摆角度； 自摆角度最大可达355°； 自摆设置简单, 通过一个键就可以设置; 自摆的同时，仍可调节俯仰角度和开花直流状态；一键归位和一键展开功能；设置USB端口可现场更新程序。
流 量：16-50L/s（自动调节）
射 程：≥70 m(水)
压 力：最大工作压力1.6MPa
十、器材箱
材 质：骨架为优质型钢；蒙板为氧化铝合金花纹板粘结结构。
结 构：全钢框架焊接结构，车身左右侧各有1扇铝合金卷帘门，后泵房左右及后侧各1扇铝合金卷帘门，轻便可靠、噪声小，下设防滑翻转踏板。
器材布置原则
v 按战斗编成和战斗展开设计器材集成；
v 按人体工程学原理设计各种器材托架；
v 按使用逻辑关系和使用频率放置器材；
v 站在地面或踏板上2个动作内取用任何器材。
十一、翻转踏板
材 质: 优质Q235钢材；蒙皮为铝合金板（阳极氧化处理）。
结 构：采用铰链和门止口双重锁定，安全可靠。
十二、电器系统
※ 驾驶室顶部配备1.6米长排豪华红红LED警灯。
※ 整车后顶部安装50W LED消防探照灯1个，360度�？刈�。
※ 车辆尾部安装可折叠式爬梯。
※ 车辆两侧上方各配有3只红蓝爆闪灯及3只侧照明灯，下方安装安全标志灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，驾驶室、器材箱、泵房内均装有照明灯，并符合GB4785规定。
※ 警报器功率为100W；警报器、警灯、爆闪灯电路为独立式附加电路，控制器件安装在驾驶室内。
※ 附加仪表、开关集中布置在控制面板上，利于操作。仪表板上装有：压力表、液位计、电源总开关及器材箱灯开关等。
十三、总体技术要求
1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；
2、 整车性能符合GB7956的规定；
3、 液罐质量符合XF39的规定;
4、 整车外观美观大方,平整度符合XF39的规定;
5、 所有粘接平整牢固，符合企标规定。
6、 所有焊接牢固、焊后打磨光整。
十四、随车文件
1） 底盘使用说明书 7）底盘号码拓印件
2） 底盘维修手册 8）消防车使用说明书
3） 底盘质量保修卡 9）消防车消防器材清单
4） 底盘合格证 10）消防车合格证
5） 随车工具清单 11）消防车跟踪服务卡
6）发动机号码拓印件 12）消防车交接清单
十五、器材配置：
类别
序号
名 称
规 格
数
量
单位
备 注
随 车
技 术
文 件
1
消防车使用说明书
1
本
2
消防车器材配置表
1
单
3
汽车底盘使用说明书
1
本
4
汽车底盘合格证
1
单
5
消防泵使用说明书
1
本
6
随车附件（工具）
1
套
原底盘随车附件、工具
灭 火
装 备
1
吸水管
150×4米
2
根
内扣式
2
滤水器
FLF150
1
件
内扣式
3
分水器
FII80/65×2-1.6
1
件
内扣式
4
集水器
JII150/80×2-1.0
1
件
内扣式
5
水带
16-65-20
6
盘
低压；内扣式
6
水带
16-80-20
4
盘
低压；内扣式
7
异径接口
KJ65/80
2
件
内扣式
8
水带包布
DT-SB
4
件
9
护带桥
长570
2
副
10
水带挂钩
4
件
11
地上消火栓扳手
QT-DS1；长370
1
件
12
地下消火栓扳手
长970
1
件
13
吸水管扳手
FS150
2
件
14
直流开关水枪
QZG3.5/7.5；65
1
支
低压；内扣式
15
多用水枪
QDH6.0/8；65
1
支
低压；内扣式
破 拆
救 生
工 具
1
灭火器
3㎏/ABC
1
具
2
铁锹
长860/1050
1
件
3
铁铤
长900
1
件
4
消防腰斧
GF-285；长285
1
件
5
消防平斧
QTF-PF；长810
1
件
6
丁字镐
QTF-DG；长700/900
1
件
7
橡皮锤
1
件
说 明
1、凡未列入该配置表中其他器材、部件均为用户要求选配。
2、发车时销售员应将提车单与此表一并到仓库办理器材配置领取手续。

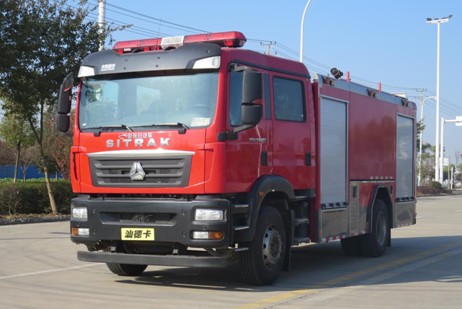

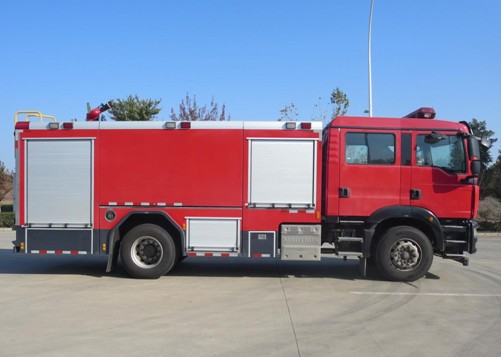

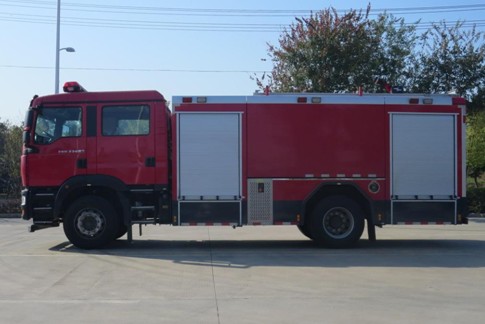

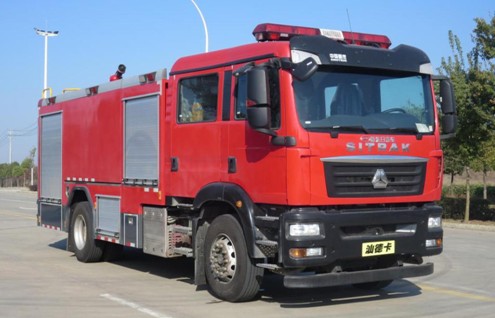

十六、多方位图片
重汽汕德卡单桥水罐消防车销售电话：
159-7276-7978
