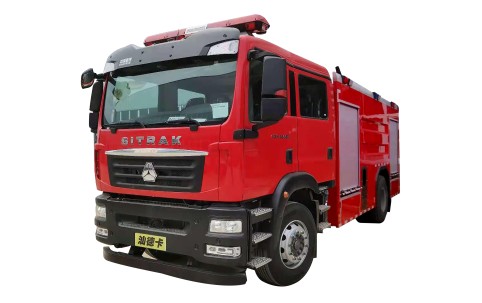

重汽汕德卡6吨森林水罐消防车，4X4越野底盘，越野性能好！
作者：湖北楚胜汽车 来源：消防车厂家 日期：2021/5/29 11:19:41 人气： 标签：重汽汕德卡6吨森林水罐消防车 4X4越野底盘
重汽汕德卡6吨森林水罐消防车厂家电话：
159-7276-7978
一、整车描述:
1、概述:
6吨消防车采用中国重汽集团济南商用车有限公司ZZ5226V452MF1 型二类汽车底盘，双排驾驶室，乘员人数2+4人，该车驾乘舒适轻便。上装采用外露式水罐，整车载液量为6000kg.器材箱采用高质量铝合金卷帘门。底盘取力，发动机型号为MC11.46-61,最大净功率341kW,378KW,可选，最大扭矩1900(1000-1400 r/min);通过万向联轴器驱动安装在汽车尾部泵房里的上海雄真CB 40·10/7·40-XZ型高压消防泵，可在1.0MPa下稳定输出40L/s的流量；4.0MPa下稳定输出7L/s的流量；车顶安装成都威斯特消防器材有限责任公司生产的PS8/30W型消防炮，流量30L/s,对应压力1.0MPa,最大承压1.3MPa,射程60m,可360°旋转。同时该车具有比功率大、通过性强、综合性能强、操控集中简便等特点。
整车主体框架采用优质铝合金焊接、搭接而成，保证整体骨架结构强度高，牢固可靠；外框设有防翻滚装置；内部器材箱，采用高强度铝合金型材搭建主体框架，裙边采用整体防护结构，美观可靠，箱体内表面使用带有大花纹的经阳极氧化处理过的铝合金板材蒙贴表面，角铝包边等工艺处理，保证器材箱性能的同时，具有美观，轻便等特点；车身上部下部均设有自保喷淋和喷洒装置。
按照消防实战需要，根据消防操作程序，人性化设计，使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定所有随车器材，器材布置合理、紧凑、装夹牢固、标示醒目，两个动作内可取用任何器材，可实现就近取放、多人操作，互不干涉。
面漆采用喷涂方式使用优质面漆，符合GB7258规定的GB/T3181《漆膜颜色标准》中R03大红色要求。颜色为驾驶室和车体消防红色，器材室内部为浅灰色，铝制卷帘门铝的颜色，底盘架为黑色，轮辋为银色，挡泥板、保险杠为灰色。
整车消防性能符合GB7956要求；底盘通过国家强制性产品认证；发动机排放符合国VI标准。

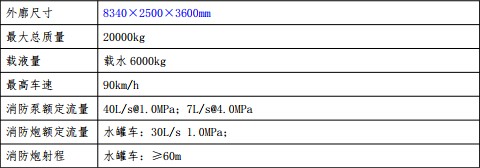

2、整车主要参数:
外廓尺寸:8340x2500x3600mm
最大总质量:20000kg
载液量:载水6000kg
最高车速:90km/h
消防泵额定流量:40L/s@1.OMPa;7L/s@4.OMPa
消防炮额定流量:水罐车：30L/s 1.0MPa;
比功率:341/20=16.9
接近角／离去角:33°/19°
二、底盘:

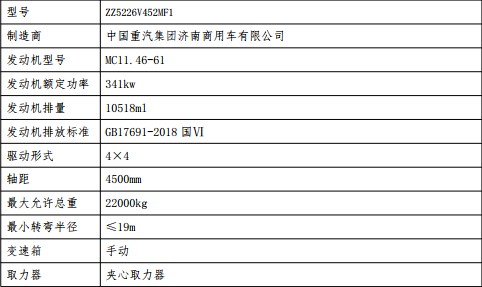

1、底盘主要参数:
型号:ZZ5226V452MF1
制造商:中国重汽集团济南商用车有限公司
发动机型号:MC11.46-61
发动机额定功率:341kw
发动机排量:10518ml
发动机排放标准:GR17691-2018国VI
驱动形式:4x4
轴距:4500mm
最大允许总重:22000kg
最小转弯半径:≤19m
变速箱:手动
取力器:夹心取力器

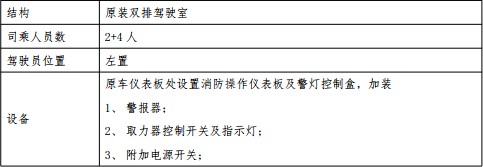

2、乘员室
结构:原装双排驾驶室
司乘人员数:2+4人
驾驶员位置:左置
设备:原车仪表板处设置消防操作仪表板及警灯控制盒，加装
1、警报器；
2、取力器控制开关及指示灯；
3、附加电源开关；
三、上装结构及性能参数：
总体布置：
整车由消防员乘员室和车身两大部分组成，车身布置采用三分体式结构，前部为器材箱，中部为水罐，后部为水泵房，罐体为平行六面体厢式容罐。
1、器材箱
结构：主框架结构采用优质铝合金方管焊接，外装饰板采用铝合金板焊接，车顶结构防滑，可行走。
器材箱：器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内器材箱根据需求设储物盒。侧下裙边设有工具箱及卷帘门，可放置小型工具。
泵房：位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材。
爬梯及上车拉手：后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm,上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。
2、水罐
容量：6000kg
材质：304不锈钢，厚度为3-4mm
罐体固定：与底盘车架弹性连接
罐体设置：人孔：设DN470人孔1个，带有快速锁定／开启装置
溢流口：设DN65溢流口1个
放余水口：设1个DN40水罐放余水口，配球阀
注水口：在水罐左右两侧各接1只DN65接口
进出水口：设1个水罐到水泵进水管，DN125阀门，可气动、手动控制，设1个水泵至水罐充水管，DN65阀门，可气动、手动控制。
四、水力系统

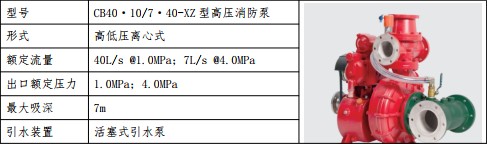

1、水泵
型号：CB40·10/7·40-XZ型高压消防泵
形式：高低压离心式
额定流量：40L/s @1.OMPa;7L/s @4.OMPa
出口额定压力：1.OMPa;4.0MPa
最大吸深：7m
引水装置：活塞式引水泵
引水时间：最大吸深时≤50s
1、管路系统
管道材质：优质无缝钢管。
吸水管路：泵房后侧设一个DN125吸水口水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路。
出水管路：泵房左右两侧各设1个DN65常压出水口，带截止阀和扪盖，设置1个DN40出水管路出水口。
冷却水管路：
配有冷却取力器的冷却水管路及控制阀。

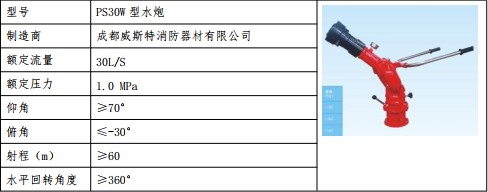

五、灭火装置
车载消防水炮（水罐消防车）
型号：PS30W型水炮
制造商：成都威斯特消防器材有限公司
额定流量：30L/S
额定压力：1.0 MPa
仰角：≥70°
俯角：≤-30°
射程（m)：≥60
水平回转角度：≥360°
六、消防控制系统
控制面板主要包括驾驶室控制和泵室控制两部分。
驾驶室内控制：水泵脱挂档、警灯警报、照明及信号装置控制等。
泵室内控制：上装总电源开关、参数显示、状态显示。
七、电气设备
附加电气：设独立电路。
辅助照明：消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等。
频闪灯：车身两侧安装红、蓝两色频闪灯。
警示装置：长排全红警灯，安装在驾驶室顶部。警报器，其控制盒在驾驶员前下方。
火场照明：上装后部安装35W消防探照灯1个。
八、表面处理
面漆：优质国产漆
颜色：车体外表面主色为R03消防红
九、随车消防器材的布置和配备
1、器材布置
1）按照消防实战需要，根据消防操作程序，就近取放。
2）使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。
3）标示醒目，多人操作，互不干涉。
2、器材配备：

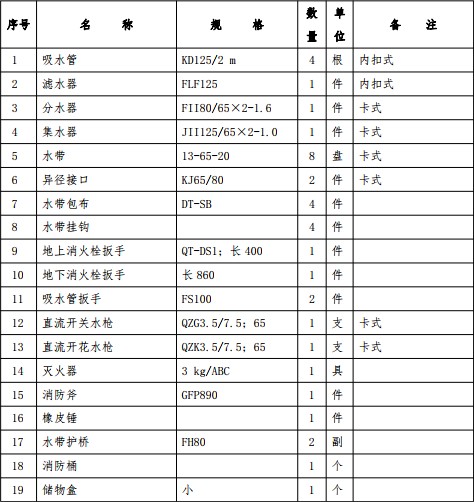

随车消防器材明细表：（水罐消防车）
十、随车文件（中文）
底盘合格证
底盘维修手册
底盘使用说明书
随车工具清单
消防车合格证
发动机号码拓印件
消防车器材清单
消防车使用说明书
移交清单
车辆发票
自愿性认证证书复印件
水力性能测试报告
重汽汕德卡6吨森林水罐消防车厂家电话：
159-7276-7978
