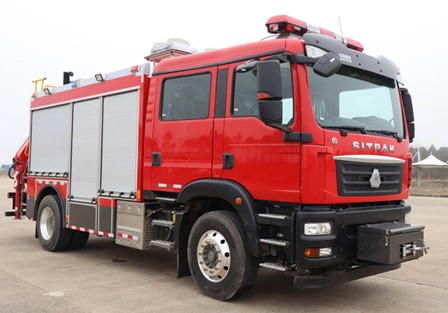

国六重汽汕德卡抢险救援消防车_CSC5140TXFJY90/S6型抢险救援消防车
作者：湖北楚胜汽车有限公司 来源：消防车厂家 日期：2021/5/19 16:26:04 人气： 标签：国六重汽汕德卡抢险救援消防车 CSC5140TXFJY90/S6型抢险救援消防车
159-7276-7978
一、整车描述
1、 概述
汕德卡抢险救援消防车采用中国重汽集团济南商用车有限公司生产的ZZ5206N471GF5型二类汽车底盘，原厂驾驶室为双排座，可载含驾驶员在内的乘员6人，该车驾乘舒适轻便。车辆配备原装美国冠军电动绞盘N16800XF,可牵引7左右吨物品, 采用日本本田发电机SHT11500,功率10KW,车顶还配有升降照明系统YZH4-5.0CF ,起升离地高度可达7.6米,车后配有江苏徐工集团生产的液压起重机 SQZ105D, 可起吊5吨左右物品,车内器材厢可放置不少于90件抢险救援器材。该车外形新颖，布置科学合理，操作方便，仪表显示齐全；附件、工具配备齐全，并采用旋转、抽拉等结构，布置紧凑，取用方便，使其更贴近消防实战的需要。因此，该车是应急消防部队和各类专职消防救援队必备的理想特种消防车辆。
整车主体框架采用优质20#型钢二氧化碳�；ず负附佣�，保证整体骨架结构强度高，牢固可靠；内部器材箱，采用高强度铝合金型材搭建主体框架，裙边采用整体防护，翻转踏板结构，美观可靠，箱体内表面使用带有大花纹的经阳极氧化处理过的铝合金板材蒙贴表面，角铝包边等工艺处理，保证器材箱性能的同时，具有美观，轻便等特点。
按照消防实战需要，根据消防操作程序，人性化设计，使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定所有随车器材，器材布置合理、紧凑、装夹牢固、标示醒目，两个动作内可取用任何器材，可实现就近取放、多人操作，互不干涉。
面漆采用喷涂方式使用优质面漆，符合GB7258规定的GB/T3181《漆膜颜色标准》中R03大红色要求。颜色为驾驶室和车体消防红色，器材室内部为浅灰色，铝制卷帘门铝的颜色，底盘架为黑色，轮辋为银色，挡泥板、保险杠为灰色。
整车消防性能符合GB7956要求；底盘通过国家强制性产品认证；发动机排放符合国VI标准。
2、 整车主要参数
名称
技术参数及要求
备注
外廓尺寸
8680×2500×3570mm
发动机型号
MC07H.35-60
发动机功率
257kW
轴距
4500mm
驱动形式
4×2
最高车速
95km/h
排放标准
6870ml
GB17691-2018国Ⅵ
驾驶室
原厂驾驶室，四门；可乘6人
升降照明系统
（YZH4-5.0CF）
主灯功率4×1000W；离地高度7.6m
上�；�
液压起重机
（SQZ105D）
最大额定起重量：5000kg；
安装形式：后置式；
江苏徐工集团
牵引绞盘
（N16800XF）
电压：24VDC；
标定拉力：16800lbs（7560kgs）
速比：520 ：1
美国冠军
发电机
（SHT11500）
额定电压：220V/380V
额定功率：10kW
本田
二、底盘
1、 底盘主要参数
型号
ZZ5206N471GF5
制造商
中国重汽集团济南商用车有限公司
发动机型号
MC07.31-60
发动机额定功率
228kw
发动机排量
6870ml
发动机排放标准
GB17691-2018国Ⅵ
驱动形式
4×2
轴距
4500mm
最大允许总重
18000kg
最小转弯半径
≤19m
变速箱
手动
2、乘员室
结构
平头、四门，原装双排驾驶室
司乘人员数
2+4人
驾驶员位置
左置
设备
原车仪表板处设置消防操作仪表板及警灯控制盒，加装
1、 警报器；
2、 附加电源开关；
三、 上装结构
总体布置
整体式框架车厢，两侧对称。车厢前部、中部及尾部的两侧为器材箱，车厢尾部安置液压起重机。车厢两侧设铝合金卷帘门；卷帘门下部设下翻门；车身右后侧设爬梯。
器材箱
材质
车厢外骨架及外蒙皮均为优质钢材（Q235A)，内骨架为高强度铝合金型材，底板采用经阳极氧化处理的铝合金板。
箱门
两侧卷帘门采用铝合金带锁式结构，具有良好的密封性和防尘功能。
牌照架
采用金属结构件固定，结实耐用。
踏板
卷帘门下裙部设置外翻式铝型材踏板门，踏板启、闭采用双拉簧铰链限位装置双重固定，安全性能可靠，后轮上方翻门车通过气弹簧助力，下翻时符合GB11567规定，每个踏板承受重量≥150kg。
四、电气设备附加电气
独立电路
辅助照明
器材箱均设有LED照明灯灯带。
侧爆闪灯
车身两侧安装红、蓝爆闪灯。
驾驶室
警示装置
红色长排警灯1个，安装在驾驶室顶部； 电子警报器1个，功率≥100W，安装在驾驶室内，其控制盒在驾驶员前下方。
四、 车载器材
（一）主要部件
1.升降照明灯
举升系统
YZH4-5.0CF
生产商
上�；�
照明灯功率
4×1000W
离地高度
7.6m
回转角度
水平360°，垂直330°
升降杆型式
气动
其它
带控制柜
2.液压起重机型 号
SQZ105D （江苏徐工产）
最大额定起升质量
5000㎏
最大起升力矩
10.5T.M
最大液压伸臂长度
8m（有效臂长7m）
最大工作高度
9m
回转角度
370°
安装形式
后置式
回转范围
360°
3.牵引绞盘型号
N16800XF-24V
生产商
美国冠军
最大牵引力
16800lbs（7560kgs）
驱动型式
电动
钢丝绳直径
10.2mm
钢丝绳长度
28m
4.发电机
型号
SHT11500
额定电压
220V/380V
额定功率
10kW
配备
移动线盘和接地系统
启动方式
可电启动及手动启动
六、表面处理
面漆
优质国产漆
颜色
车体外表面主色为RO3消防红
七、随车消防器材的布置和配备
1、器材布置
1
按照消防实战需要，根据消防操作程序，就近取放。
2
使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。
3
标示醒目，多人操作，互不干涉。
2. 器材配备
随车器材明细表：
序号
名 称
规 格
单位
数量
备注
1
原车工具及附件
套
1
见原车说明书
八、随车文件（中文）
底盘合格证 底盘维修手册
底盘使用说明书 随车工具清单
消防车合格证 发动机号码拓印件
消防车器材清单 消防车使用说明书
移交清单 车辆发票
自愿性认证证书复印件 水力性能测试报告
