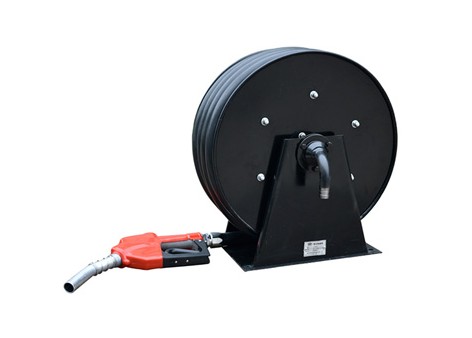

1.5寸10米自动回转加油卷盘及骨架
油罐车配件厂家直销电话：
188-0866-1302
一、产品介绍
加油卷盘广泛应用于机场、码头、油库等场所，可以配套加油站或者加油车使用。为飞机、车辆、船舶的加油提供简便、迅捷而又可靠的手段，是国内外先进的输油装置之一。产品经过全国各地用户的广泛应用，受到一致的好评和欢迎。车载加油卷盘是对各种油液进行输油的主要装置，适用于相对远距离的油品传输。油管长度自动锁定，自动回绕，方便快捷。
二、结构原理

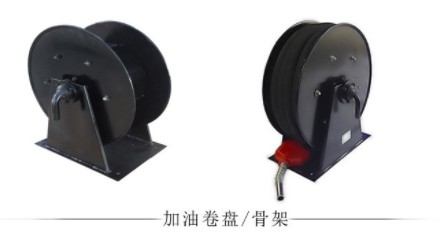

基本装置：主要有支架、输油轴、输油阀体、转盘、蜗卷弹簧、定位棘轮、输油软管等零部件组成。
工作原理：
1、输油轴通过定位法兰固定在支架上，阀体与转盘绕输油轴旋转；
2、输油轴与阀体之间用FB型油封密封，防止油液外泄，油液通过输油轴进油口、阀体、输油软管输出；
3、加油时，拉展输油软管，阀体、转盘随之转动；
4、蜗状弹簧被收紧处于储能状态，当输油软管拉展到所需长度时，通棘轮拨叉对转盘的锁止作用，即可完成加油作业；
5、当加油完毕后，在蜗卷弹簧能量释放的作用下，便可将输油软管自动卷回到转盘中，此时，阀体转盘反向旋转。
三、技术参数
通径:1.5"
进油管尺寸：1.5"
出油管尺寸：1.5"
输油管拉展长度：10m
工作压力：0.6Mpa
工作环境温度：-20℃~＋55℃

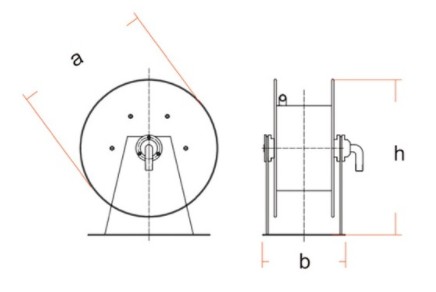

外型尺寸：450×250×520/450×250×550mm
四、优势特点
1、变内置油封为外置，双骨架油封，确保不渗油；
2、外型美观大方，结构合理，采用钢件结构，深压成型，静电喷塑；
3、防静电，高弹力钢丝输油胶管，高品质自封加油机枪；
4、维修保养，更换易损件方便。油罐车配件厂家直销电话：
