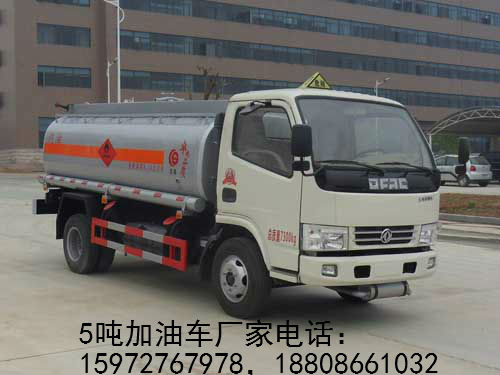

5吨东风凯普特加油车底盘配置：
采用东风凯普特底盘制作，底盘型号为：DFA1070SJ35D6，发动机马力为：朝柴99马力或者轻型发动机102马力，轴距3300MM，轮胎为：7.00钢幽胎。带前盘制动、ABS、限速装置。
5吨东风凯普特加油车上装配置：
1、罐体以及罐体的前后封头都采用国标优质Q235碳钢板/4.2㎜钢板制作、罐体的前后封头为水压弧型状、罐内防波板为Q235碳钢 3.0mm钢板制作\每仓罐内2道防波板\为水压弧形状，严格保证公告罐体尺寸制作水容积为6.2方，装柴油5吨。
2、单仓带泵，可泵进泵出（罐车并配带60\30带回流阀的油泵）、此泵安装在车身左侧中部位置，所有自流以及泵出口均带出口�；は�，所有出口为大梁下出油，出口�；は湮芊馐浇峁�，出口箱带箱锁，所有球阀采用 铝合金，罐体两侧各配壹条与罐体一样长度的铁质炮筒管道箱及两条卸油管并带快速接头，两只4㎏大灭火器，工具箱按有效空间尽量做大。 3、罐体副梁上装一个恒山大流量加油机，15米的回位卷盘带加油枪。
4、罐体为银色漆，所有出口均带堵盖，保证整车公告外型尺寸，罐体正中部周围反光带，以及红白相间的反光标识，“易燃易爆”标识贴于罐体左右后正中部各一只。
5、罐体顶部正中位置一只 铝合金欧标进料孔、罐体底部气动海底安全总阀一只。
6、出具湖北特检院罐体检验报告、产品质量证明书均按标准出具、产品质量证明书内要求有气动海底安全阀门的型号以及证明书、探伤报告、竣工图。 5吨东风凯普特加油车参数：
【主要技术参数】
产品名称 加油车 产品型号 CSC5070GJY4型加油车
总质量(Kg) 7300 罐体容积(m3) 5.15
额定载质量(Kg) 3435,3500 外形尺寸(mm) 5990×1950×2300,2500
整备质量(Kg) 3670 货厢尺寸(mm) ××
额定载客(人) 准拖挂车总质量(Kg)
驾驶室准乘人数(人) 3,2 载质量利用系数
接近角/离去角(°) 19/15 前悬/后悬(mm) 1032/1658
轴数 2 轴距(mm) 3300
轴荷(Kg) 2920/4380 最高车速(Km/h) 80
其它 备注：运输介质:汽油,密度:700千克/立方米,类项号:3;罐体有效容积:5.15立方米,罐体外形尺寸 (长×宽×高) (mm):4000×1700×1100(加油机外装在车架左侧或右侧),4000×1750×1250(加油机内装在罐体前部,加油机仓长800mm)。侧防护采用冷弯型钢/Q235B,螺栓连接。后防护采用冷弯型钢/Q235B,焊接,截面高220mm,截面宽50mm,下边缘离地高550mm。加油装置型号及生产企业:BL1111Z/珠海市贝林加油设备有限公司中山分公司,HS1812B/托肯恒山科技(广州)有限公司,SKES-1112/上海伯莱机械有限公司,SK20QF-111A、SK20QF-222A/郑州三金石油设备制造有限公司,CS20D1110F/正星科技有限公司, JSK-70B1121CZ/稳恩佳力佳(北京)石油化工设备有限公司。随底盘选装驾驶室。选装后部结构。该车安装具有卫星定位功能的行驶记录仪;仅选用子午胎,限速装置,辅助制动装置和前盘制动器的底盘;ABS型号/厂家:36BG13-30010/东风电子科技股份有限公司汽车制动系统公司。
【底盘技术参数】
底盘型号 DFA1070SJ35D6 底盘名称 载货汽车底盘
商标名称 东风牌 生产企业 东风汽车股份有限公司
外形尺寸(mm) 5845×1900×2220 轮胎数 6
接近角/离去角(°) 19/16 轮胎规格 7.00-16 14PR,7.00R16 14PR
钢板弹簧片数 8/9+5,6/8+4,6/6+5 前轮距(mm) 1506,1404,1500,1441,1586
燃料种类 柴油 后轮距(mm) 1466,1458,1520,1500,1530
排放标准 GB3847-2005,GB17691-2005国Ⅳ
发动机型号 发动机生产企业 排量(ml) 功率(Kw)
CY4102-CE4F 东风朝阳柴油机有限责任公司 3856 73
D28D10-4DA 东风轻型发动机有限公司 2771 75 |
