吸粪(污)车
您现在所在位置：网站首页>> > 产品中心 > 环卫车系列 > 吸粪(污)车

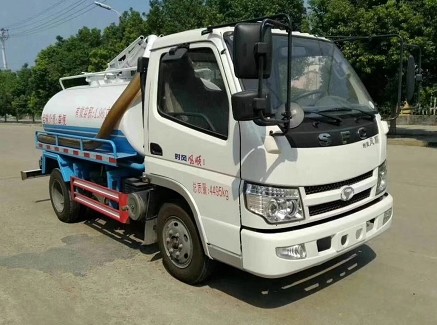

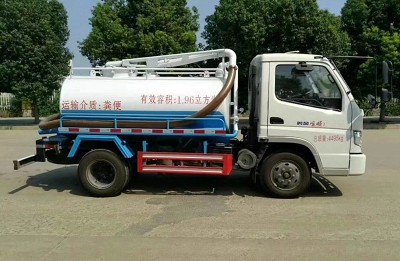

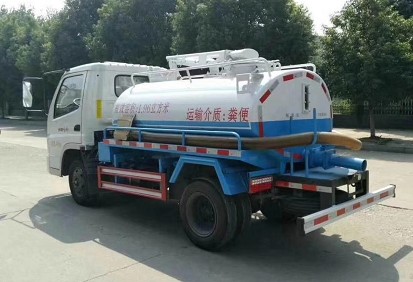

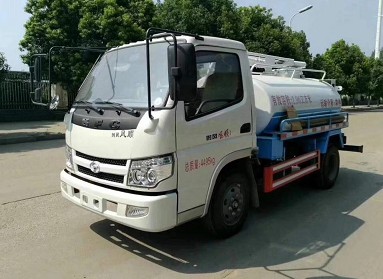

时风蓝牌3方吸粪车

时风蓝牌3方吸粪车

吸粪车厂家直销电话：159-7276-7978

吸粪车主要应用到化粪池，污水沟和下水道等环境下清理清洁工作的专用车辆，与洒水车，垃圾车，并称为三大环卫车型。长期以来受到国家相关扶持政策的帮助和关怀，该类车辆不需交纳购置税。

适用范围：主要为城乡环卫部门抽吸和运送粪便及其它污水。适用于抽吸粪便，污水、污泥浆和混有较小悬浮杂物的液体，适用于市政环卫、大中小型工矿企业，小区、学校，化粪池清理转运，城市管道清理疏通，工厂沼液沼渣清理等。

一、时风蓝牌3方吸粪车底盘配置：

采用时风底盘制作，4X2驱动，新风顺1加宽车身，6.50-16尼龙胎，锡柴75马力，5档变速箱，油刹，ABS，方向助力多加1200元，环保公告和免征公告齐全。

二、时风蓝牌3方吸粪车上装装置：

吸粪车罐体是粪车的主体，其顶部开设有空气孔，吸排孔�？掌子胨掷肫飨嗤ㄊ强掌鋈胛喑倒尢宓耐ǖ�。入孔平时密封着维修时可以打开，吸排孔上连吸粪胶管下连虹吸道粪液出入吸粪车罐体的通道。吸粪车罐体两侧中部设有走台箱，平时用于搁置吸粪胶管，维修时站立。吸粪车罐体内部装有防荡板，用以减少车辆行驶所引起的液体的剧烈晃荡冲击对吸粪车罐体及其车架连接部位损坏。前封头设有观察量管，便于监视装载量，防止超载。吸粪车的排放有加压排放和自流排放两种方式，后盖可打开并自卸罐体中杂质，抽吸效率高、自吸、自排及直灌等特点，操作快速、简便。吸粪车罐体以刚性连接方式，安装在车架上，两者中间设有缓冲垫，可减轻车辆的振动对吸粪车罐体的损害。

三、时风蓝牌3方吸粪车标准配置：

储污罐有效容积：3立方米

吸粪管旋转角度：360°

抽吸深度：≥5米

抽吸距离：≧5米

吸污速率：5min以内吸满

排放方式：加压或自流

罐体可采用：碳钢、不锈钢。吸粪车专用部分由取力器、传动轴、真空吸污泵、高压成型罐体、油气分离器、吊杆、放粪阀、吸粪枪，管网系统组成，并装有真空压力表、视污窗（管），洗手装置。公司生产的吸粪车安装进口防溢流装置，防止粪便、污水因吸满倒灌至真空泵系统。吸粪导物管可360度旋转，排放有加压排放和自流排放两种方式。

四、时风蓝牌3方吸粪车选装配置：

根据客户要求可选装空调、防溢报警装置、固液分离器、罐内防腐处理、洒水功能等。

五、时风蓝牌3方吸粪车功能说明：

吸粪车主要是由：罐体、真空泵、取力器、四通阀、水气分离器、油气分离器、回油箱、方向旋转臂、锁紧机构组成。

1、罐体

罐体是粪车的主体，罐体采用5mm—6mm厚碳钢专用容积板制作，其顶部开设有空气孔(内装防溢阀)，人孔、吸排孔�？掌子胨掷肫飨嗤ㄊ强掌鋈牍尢宓耐ǖ�。人孔平时密封着维修时可以打开，吸排孔下连吸粪胶管上连粪液出入罐体的通道。

罐体两侧中部设有走台，平时用于搁置吸粪胶管。罐体内部装有防荡板，用以减少车辆行驶所引起的液体的剧烈晃荡冲击对罐体及其车架连接部位损坏。前封头设有视粪管，便于监视装载量，防止超载。后封头底部设有自流阀，平时密封着，清洗罐体时，可打开球阀让污水自流排出。

罐体以刚性连接方式，安装在车架上，两者中间设有缓冲垫，可减轻车辆的振动对罐体的损害。

2、真空泵

吸粪车真空泵是吸粪车上的关键元件，主要和取力器，三通四位阀等配合作业实现抽真空和向罐体内加压作业。

目前吸粪车上常用的都是单级旋转油封真空泵，具有安装方便，抽真空度高，效率高等特点。

真空泵主要由泵体，转子及其组建，泵壳，旋片，滑环，轴承盖及密封装置组成，转子为易损件，为了方便拆卸修理，转子回旋中心偏离于泵体中心。

其工作原理是偏心转子在取力器带动下工作，把罐体吸入压缩室，当压力超过排气口规定值后，压缩室自动开启，把压缩空气排出，这样罐体内部空气就被抽出，反复循环，罐体内部就形成真空。

为了保证真空泵正常工作和避免污染，在生产吸粪车的时候还安装了油气分离器和水气分离器来过滤压缩气体中的水汽和油气。

3、取力器

吸粪车取力器的运转，是靠发动机动力通过取力器，传动轴来转动，取力器安装于变速器左或右侧部，操作柄上部位于驾驶室中间板。

这种取力器由输入齿轮、输入轴、中间齿轮、中间轴、输出轴、输出齿轮、拔叉轴、拔叉等及操作柄构成。

输入齿轮与变速器输出齿轮是常啮合副。起动真空泵前，将变速器输出齿轮是常啮副。起动真空泵前，起变速器挂入空档，然后启动发动机，分离离合器，打开取力器开关，此时拔叉轴前移，拔叉带动输出齿轮在输出轴上，滑移而与中间齿轮啮合，输出轴靠花键与输出齿轮传给输入齿轮，中间齿轮传递给输出齿轮，在由输出联轴传输给传动轴。从而带动真空泵转动。

4、四通阀

真空泵只能逆时针旋转（面对车头），要从容罐内吸入空气，或者向罐内排出空气，就需要利用四通阀。

四通阀分别与罐体、真空泵、回油箱大气相通。四通阀内设有隔板。改变真空泵的吸气方向，当四通阀将罐体与真空泵相连时，粪车即进行排卸作业。

5、水气分离器

水气分离器位于容罐前顶部，后通容罐。它的内部设有输气管其管两侧开矩形孔，供空气出入容罐。在抽吸作业时，容罐内空气从矩形孔出来，体积突然扩大，流速降低，使水分子和空气分离，可减少其对润滑油和机件的危害。

6、油气分离器

从真空泵排出的压缩空气具有较高的速度，冲破油膜层时携带了大量的油滴，为降低耗油量，防止污染设置了油气分离器。油气分离位于粪车车架右中部，前连真空泵，后通回油箱。油气分离内设有挡油管。当压缩空气进入时，其体积突然扩大，流速降低，改变流向，通过多孔的挡油管流出，由于油气分子的流速降低，对器壁，孔壁的撞击加剧，重度大的油分子一部分及即附着于器壁，冷凝扣形油滴，顺器壁及溢油管流入回油箱，经过初次净化的压缩空气则流向回油箱上方。

7、回油箱

回油箱位于车架右中部，左通油气分离器，右连四通阀。

回油箱内设有挡油网，出入口不相通，从油气分离器流入的压缩空气在这时必须通过多重障碍，才得以排向四通阀，由于回油箱的容积突然成倍增加，空气流速明显降低，加之挡油网等障碍，压缩空气中的油分子加剧碰掸，附着内壁和网面，然后流入底部，经过再次净化的压缩空气则流向四通阀。

回油箱的下方设有直通旋塞，可控制供给真空泵的润滑油叶，还设有液位管，可观察贮油量及油质状况。

8、方向旋转臂

方向旋转臂位于容器后顶部，它由吊杆座，连接管配重块，支撑架等部分构成，前接吸粪胶管，后通过吸管吊杆座可以运转，吊杆可转动360度。由于设置了配重块，承受了吸粪管时的劳动强度，支撑管的两端的连接管弯角呈 90，其弯曲外径上均设有清陶孔，平时密封着，当吸粪胶管或吸管堵塞时，可打开清陶孔盖，清除堵塞物。

9、锁紧机构

锁紧机构主要由固定装置组成，其作用是保证清洗孔盖的密封。固定装置位于车架右中部下方，主要由操作杆、锁紧销，定位板等组成，两者之间用拉杆、螺纹叉形接头等连接。当操作杆后移时，拉杆前移，转轴带动板臂逆时针摆动，使清洗孔盖紧紧堵住清洗孔，达到密封目的。操作杆上设有锁紧销、弹簧、拉杆及捏柄。当操纵杆后移，锁紧锁沿定位板外圈滑动到定位槽中时，被其后端的弹簧顶入位槽，由于锁紧销的五面受到约束，无法弹出，定位槽可以保证杆不致因行驶中的振动颠簸而后称，实现紧功能。

6、时风蓝牌3方吸粪车整车技术参数：

时风牌SSF5042GXEJ52型吸粪车

【主要技术参数】
产品商标	时风牌	公告批次	299
产品名称	SSF5042GXEJ52型吸粪车	产品号	ZN7655KE01J
总质量(Kg)	4495	罐体容积(m3)	1.96
额定载质量(Kg)	1495	外形尺寸(mm)	5210×1780×2220
整备质量(Kg)	2870	货厢尺寸(mm)	××
额定载客(人)		准拖挂车总质量(Kg)
驾驶室准乘人数(人)	2	载质量利用系数
接近角/离去角(°)	18/21	前悬/后悬(mm)	1230/1280
轴数	2	轴距(mm)	2550,2380,2700
轴荷(Kg)	1860/2635	最高车速(Km/h)	85
其它	防护装置材质为Q235,侧面防护装置连接方式为螺栓连接,后下部防护连接方式焊接;后下部防护装置截面高×宽为50×120,离地高度为460mm;ABS系统型号/厂家: XN-3730601/济南鑫宁汽车配件有限公司,CM4YL/广州科密汽车电子控制技术股份有限公司;罐体有效容积1.96立方米。罐体外形尺寸(长×长轴×短轴)(mm):2410×1400×870;运输介质:液态污物,密度800千克/立方米.车辆颜色和文字喷涂位置可变化
【底盘技术参数】
底盘型号	SSF1042HDJ52	底盘名称	载货汽车底盘（二类）
商标名称	时风牌	生产企业	山东时风商用车有限公司
外形尺寸(mm)	4960,4855,5175×1680,1730×2105	轮胎数	6
接近角/离去角(°)	18/20	轮胎规格	6.50-16LT
钢板弹簧片数	8/10+5	前轮距(mm)	1390,1440
燃料种类	柴油	后轮距(mm)	1270,1320
排放标准	GB17691-2005国Ⅴ,GB3847-2005
发动机型号	发动机生产企业	排量(ml)	功率(Kw)
4DW93-73E5	一汽解放汽车有限公司无锡柴油机厂	2540	56

吸粪车厂家直销电话：159-7276-7978
