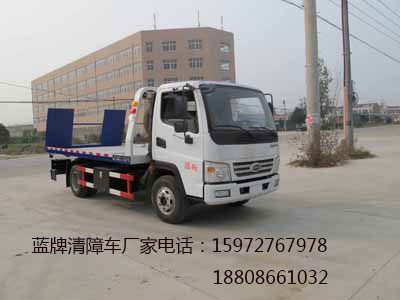

开瑞绿卡蓝牌清障车图片：
开瑞绿卡蓝牌清障车特点：
清障车（street wrecker power engineering vehicle）全名道路清障车，又称拖车，由底盘、起重装置、托举牵引装置、液压系统、电控系统、车体与工具箱等组成，具有起吊、拽拉和托举牵引等多项功能，适用于高速公路、城市道路的清障作业。清障车全名为道路清障车，又称为拖车、道路救援车、拖拽车，具有起吊、拽拉和托举牵引等多项功能，清障车主要用于道路故障车辆，城市违章车辆及抢险救援等。
开瑞绿卡蓝牌清障车底盘配置：
开瑞清障车，整车型号CLW5040TQZQR，底盘型号SQR1043H16D-E，发动机型号4J28TC(五十铃)国Ⅳ，轴距3360mm，整车尺寸（mm）5995×2300×2240，1800车身,钢丝胎,助力转向,离合助力,排气制动,感载比例阀,空调，电动窗、中控锁。
开瑞绿卡蓝牌清障车上装配置：
双侧联动操动装置，1个4吨液压绞盘，1个工具箱，L型托叉一对，1个警灯，2个辅助小轮，4根绑带。板长4.2米，尾板1米，宽2.35米
开瑞绿卡蓝牌清障车操作方法：
1、脱开绞盘离合器，拉出钢缆到被运载的车辆前，将“j”行钩勾住被运载车辆被拖端下部的牵引钩环。然后接合绞盘的离合器。注意拉出钢缆时所剩钢缆圈数不得少于5圈 。
2、被运载车辆挂空挡，放开被运载车辆的驻车制动器。
3、控制绞盘操纵杆，把汽车拉上平台，并控制钢缆上的j形钩距离绞盘大于0.4m。当绞盘受负荷时，切勿将绞盘的手动控制离合器脱开，这样会损坏绞盘。注意：在使用链勾利用绞盘牵引事故车时，特别是底盘较底的小轿车，要非常小心不要损坏被拖车的部位，以免引起不必要的麻烦。
4、当被装载车辆已拖到位以后，用安全绑带绑住后胎，将装载的汽车向后两侧斜向拉紧固定在两侧的平板拉环上。注意：如果安全拉环坏了，安全绑带应该绕在汽车坚固的部件上。对于不能手动锁紧的安全绷带，可以公职绞盘操纵杆操纵绞盘收揽使装载车向前移动一点，使安全链适当张紧。
5、平板型道路清障车，平板上用绑带固定故障车时，必须四条绑带都要锁紧在车轮或车身。
6、绑带棘轮锁紧时必须处于闭合状态。
注意：尼龙绑带长时间绷紧会出现松动现象，操作时应定时检查绷带绷紧情况，尤其是在路况不好或急刹车较多的情况下，应及时检查紧固，避免发生意外。
7、控制平台倾斜操纵杆，使平台尾部升高离地面0.15m。
8、控制平台倾斜操纵杆，使平台向前移动到离最前端约0.6m处，控制平台倾斜操纵杆使平台回到水平位置。
9、控制平台滑移操纵杆，是平台向前移动至最前端。
10、为了防止在接下来的行驶的过程中，由于震动，钢缆的拉力对绞盘可能造成的破坏，必须用另外两条安全链按照前述方法固定汽车前端，并尽量张紧。装载定位及绷紧。
11、将被装载汽车挂一档，拉上手刹。
12、检查所有安全链或链带及连接是否牢靠并张紧。
13、以上各步骤完成后，即和进行后续的工作程序。踩下道路清障车的离合器，脱开取力器，平台装载操作完成。
开瑞绿卡蓝牌清障车参数：
【主要技术参数】
产品商标：程力威牌
公告批次：270
产品名称：清障车
产品型号：CLW5040TQZQR型清障车
总质量(Kg)4495
罐体容积(m3)
额定载质量(Kg)
外形尺寸(mm)5995×2300×2240
整备质量(Kg)4070
货厢尺寸(mm)××
额定载客(人)
准拖挂车总质量(Kg)
驾驶室准乘人数(人)2
载质量利用系数
接近角/离去角(°)22/17
前悬/后悬(mm)1125/1510
轴数2
轴距(mm)3360
轴荷(Kg)1981/2514
最高车速(Km/h)100
其它备注：该车是用于道路清障的专用车辆,托举质量295k。选装带导流罩的驾驶室.防护材料:Q235A碳钢,连接方式:左右侧面防护装置与大梁焊接连接; 后下部防护与车架采用焊接连接,后部防护断面尺寸(mm):80×155,后部防护离地高度(mm):540。
【底盘技术参数】
底盘型号SQR1043H16D-E
底盘名称载货汽车底盘
商标名称开瑞牌
生产企业奇瑞商用车(安徽)有限公司
外形尺寸(mm)5991×1940×2245
轮胎数6
接近角/离去角(°)22/17
轮胎规格7.00-16LT 8PR,7.00R16LT 8PR
钢板弹簧片数9/6+4
前轮距(mm)1609
燃料种类柴油
后轮距(mm)1485
排放标准GB17691-2005国Ⅳ,GB3847-2005
发动机型号 发动机生产企业 排量(ml) 功率(Kw)
4J28TC 北汽福田汽车股份有限公司 2771 81
|
