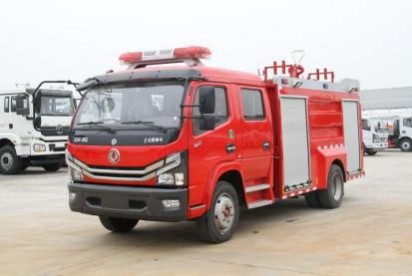

东风多利卡5吨水罐消防车_楚胜牌CSC5110GXFSG50/E6型水罐消防车
作者：东风多利卡5吨水罐消防车 来源：楚胜消防车厂家 日期：2025/4/22 16:58:08 人气： 标签：东风多利卡5吨水罐消防车 楚胜牌CSC5110GXFSG50/E6型水罐消防车楚胜牌 CSC5110GXFSG50/E6型水罐消防车
技 术 规 格 书
楚胜汽车集团有限公司
一、整车描述
1、概述：
5吨消防车采用东风汽车股份有限公司 EQ1125SJ8CDC 型二类汽车底盘，
改制双排驾驶 室，乘员 3+3 人，该车驾乘舒适轻便。上装采用外露式水罐
，整车载液量为 5000kg。器材箱采用高质量铝合金卷帘门。底盘取力，发
动机型号为D30TCIF1，最大功率 125kW,通过万向联 轴器驱动安装在汽车
尾部泵房里的茸申CB10/30 型常压消防泵，可在 1.0MPa 下稳定输出30L/s
的流量；车顶安装 PS8/30W 型消防炮，流量 30L/s，对应压力 1.0MPa，
最大承压 1.3MPa，射 程 60m，可 360 °旋转；同时该车具有比功率大、
综合性能强、操控集中简便等特点。
整车主体框架采用优质 20#型钢二氧化碳�；ず负附佣�，保证整体骨架
结构强度高， 牢固可靠；内部器材箱，采用高强度铝合金型材搭建主体框
架，裙边采用整体防护结构，美 观可靠，箱体内表面使用带有大花纹的经
阳极氧化处理过的铝合金板材蒙贴表面，角铝包边 等工艺处理，保证器材
箱性能的同时，具有美观，轻便等特点。
按照消防实战需要，根据消防操作程序，人性化设计，使用防锈蚀、防振
动、防脱落、 防划伤的专用夹具固定所有随车器材，器材布置合理、紧凑
、装夹牢固、标示醒目，两个动作内可取用任何器材，可实现就近取放、
多人操作，互不干涉。
面漆采用喷涂方式使用优质面漆，符合 GB7258 规定的GB/T3181《漆膜
颜色标准》中 R03 大红色要求。颜色为驾驶室和车体消防红色，器材室内
部为浅灰色，铝制卷帘门铝的颜色， 底盘架为黑色，轮辋为银色，挡泥板
、保险杠为灰色。
整车消防性能符合 GB7956 要求；底盘通过国家强制性产品认证；发动机
排放符合国VI 标准。

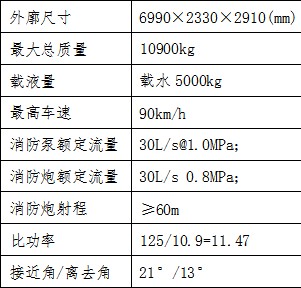

2、 整车主要参数：

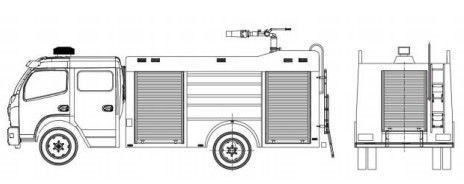

外廓尺寸：6990×2330×2910(mm)
最大总质量：10900kg
载液量：载水 5000kg
最高车速：90km/h
消防泵额定流量：30L/s@1.0MPa；
消防炮额定流量：30L/s 0.8MPa；
消防炮射程：≥60m
比功率：125/10.9=11.47
接近角/离去角：21 °/13 °
二、底盘

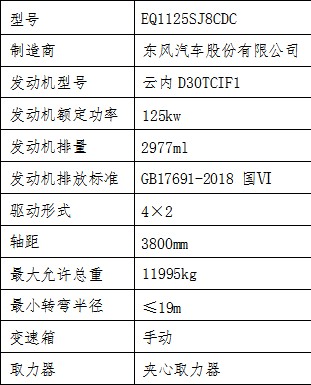

1、 底盘主要参数
型号：EQ1125SJ8CDC
制造商：东风汽车股份有限公司
发动机型号：云内 D30TCIF1
发动机额定功率：125kw
发动机排量：2977ml
发动机排放标准：GB17691-2018 国Ⅵ
驱动形式：4×2
轴距：3800mm
最大允许总重：11995kg
最小转弯半径：≤19m
变速箱：手动
取力器：夹心取力器

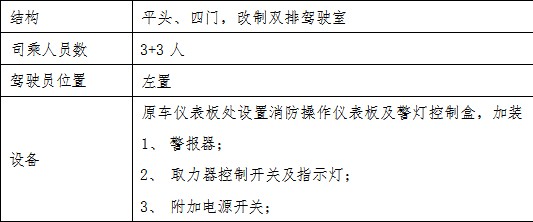

2、乘员室
结构：平头、四门，改制双排驾驶室
司乘人员数：3+3 人
驾驶员位置：左置
设备：原车仪表板处设置消防操作仪表板及警灯控制盒，加装
1、 警报器；
2、 取力器控制开关及指示灯；
3、 附加电源开关；
三、 上装结构及性能参数
总体布置：整车由消防员乘员室和车身两大部分组成，车身布置采用
三分体式结构， 前部为器材箱，中部为水罐，后部为水泵房，罐体为
平行六面体厢式容 罐。
1、器材箱
结构：主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，
车顶防滑，可 行走。
器材箱：器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。
器材箱室内 根据需求设储物盒。侧下裙边设有工具箱及卷帘门，可
放置小型工具
泵房：泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯
，泵室两侧 可放置部分常用器材爬梯及上车拉手：后爬梯采用铝合金
两节翻转爬梯，使用，使用时离地不超过350mm，上车拉 手采用表
面带凹槽防滑圆钢管，表面喷塑处理。
2、水罐
容量：5000kg
材质：优质碳钢，厚度为 3-5mm
罐体设置：
人孔：设 DN470 人孔 1 个，带有快速锁定/开启装置
溢流 口：设 DN65 溢流 口 1 个
放余水 口：设 1 个 DN40 水罐放余水 口，配球阀
注水 口：在水罐左右两侧各接 1 只 DN65 接 口
进出水 口：设 1 个水罐到水泵进水管，DN100 阀门，手动控制，设
1 个水泵 至水罐充水管，DN65 阀门，手动控制
四、水力系统

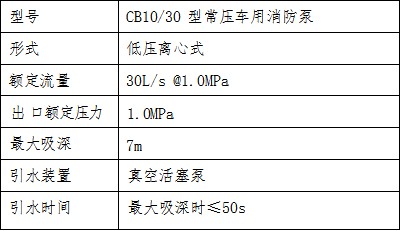

1、水泵
型号:CB10/30 型常压车用消防泵
形式:低压离心式
额定流量:30L/s @1.0MPa
出口额定压力:1.0MPa
最大吸深:7m
引水装置:真空活塞泵
引水时间:最大吸深时≤50s
1、 管路系统
管道材质:优质无缝钢管
吸水管路:泵房后侧设一个 DN100 吸水 口
注水管路:水罐左右两侧各设一个 DN65 注水 口，泵房内设置
1 个 DN65 水泵向罐内注 水管路
出水管路:泵房左右两侧各设 1 个 DN65 常压出水 口，带阀门
冷却水管路:配有冷却取力器的冷却水管路及控制阀
五、灭火装置

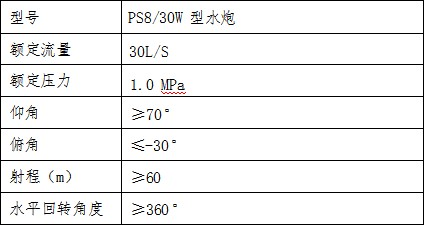

1、车载消防水炮（水罐消防车）
型号:PS8/30W 型水炮
额定流量:30L/S
额定压力:1.0 MPa
仰角:≥70 °
俯角:≤-30 °
射程（m）:≥60
水平回转角度:≥360 °
六、消防控制系统
控制面板主要包括驾驶室控制和泵室控制两部分
驾驶室内控制：水泵脱挂档、警灯警报、照明及信号装置控制等
泵室内控制：上装总电源开关、参数显示、状态显示
七、电气设备
附加电气：设独立电路
辅助照明：消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指 示灯等
频闪灯：车身两侧安装红、蓝两色频闪灯
警示装置：长排全红警灯，安装在驾驶室顶部
警报器，其控制盒在驾驶员前下方
火场照明：上装后部安装35W 消防探照灯 1 个
八、表面处理
面漆：优质国产漆
颜色：车体外表面主色为 RO3 消防红
九、随车消防器材的布置和配备
1、器材布置
1按照消防实战需要，根据消防操作程序，就近取放。
2使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。
3标示醒目，多人操作，互不干涉。
2. 器材配备

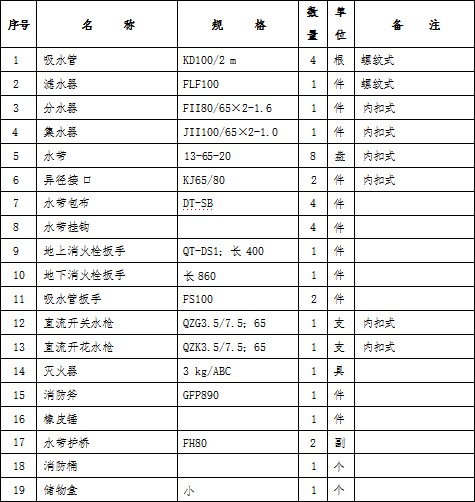

随车消防器材明细表：（水罐消防车）
序号 名 称规 格数 量单 位备 注
1吸水管KD100/2 m4根螺纹式
2滤水器FLF1001件螺纹式
3分水器FII80/65×2-1.61件内扣式
4集水器JII100/65×2-1.01件内扣式
5水带13-65-208盘内扣式
6异径接 口KJ65/802件内扣式
7水带包布DT-SB4件
8水带挂钩4件
9地上消火栓扳手QT-DS1；长 4001件
10地下消火栓扳手长 8601件
11吸水管扳手FS1002件
12直流开关水枪QZG3.5/7.5；651支内扣式
13直流开花水枪QZK3.5/7.5；651支内扣式
14灭火器3 kg/ABC1具
15消防斧GFP8901件
16橡皮锤1件
17水带护桥FH802副
18消防桶1个
19储物盒小1个

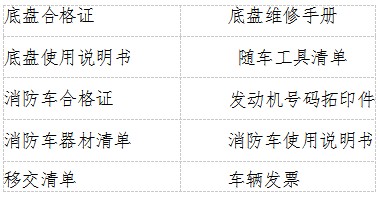

十、随车文件（中文）
底盘合格证 底盘维修手册
底盘使用说明书随车工具清单
消防车合格证 发动机号码拓印件
消防车器材清单消防车使用说明书
移交清单 车辆发票
