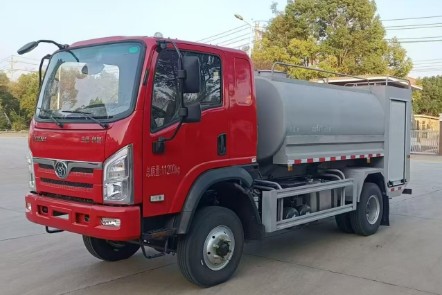

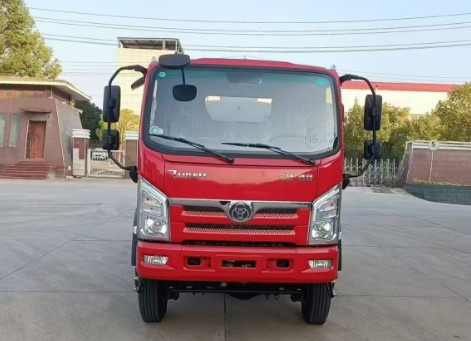

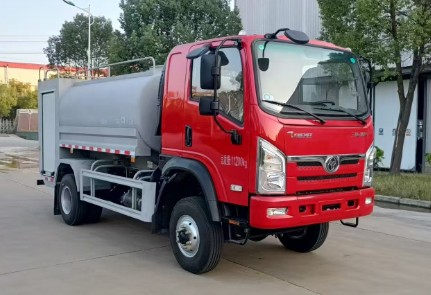

三环创客消防洒水车_5.6方四驱消防洒水车_楚胜牌CSC5111GSSSTQ6型洒水车
全时四驱单排5.6方消防洒水车，玉柴160马力，825钢丝胎轮胎，3400mm轴距，配30消防泵泡，实车上公告，全国包牌。
三环四驱消防洒水车，4*4驱动，云内D30发动机163马力，轴距3400mm，满载5.5立方碳钢罐体，配CB10/30消防泵及PS30消防炮，带前冲后洒，满足GB7258法规，整车消防红。
底盘配置：驱动方式4*4;云内D30TCIF2(163马力)发动机，轴距:3400mm，700P排半驾驶室(宽度1835)，陕齿小8档变速箱，带夹心取力器，前桥3吨单级前驱动桥，后桥6吨单级后驱动桥，板簧片数6+4/11+8;杭齿400分动箱(不带取力器)，250腹面双层车架，轮胎号:8.25R2016PR轮胎，160L油箱，带空调、自调臂、ABS、气刹、防飞溅挡泥板、环保终端、加宽轮罩、前轮踏圈，满足GB7258法规项。
上装配置：罐体满载容积5.5立方，采用优质碳钢材质（罐体内高级防腐处理），装备CB10/30型常压消防泵，PS30型消防炮。带前冲、后洒功能，整车消防红。
整车型号：楚胜牌CSC5111GSSSTQ6型洒水车底盘型号：STQ2111L03Y2E6外形尺寸：6510*2180*2750公告容积：5.33立方米
一、底 盘
颜色:消防红
发动机型号:YCF25160-66(玉柴160马力)
生产厂家:广西玉柴机器股份有限公司
外形尺寸(mm):≥长:6470宽:2150高:2700
排放标准:国VI
功率:116KW(160马力)
驱动型式:4X4
轴距:3400mm
二、驾驶室
结构:排半座驾驶室
座位设置:3人
设备:除原车设备外,加装有取力器控制开关、100W警报器、回转警灯开关、电台电源线桩头。
三、容罐
容量:水:3800Kg
材质:水罐:优质碳钢
结构:框架焊接，内设防荡板。
设备:1个人口孔，带有快速锁紧及开启装置。
1个液位指示器。
1个排污口，带不锈钢球阀。
1个注水口
四、消防泵及管路系统
消防泵:CB10/30常压消防泵
流量:常压30L/s
压力:常压1.0
吸水深度:≥7m
引水时间:≤35s
安装型式:后置
管路系统
吸水管路:水泵设有中100mm进水口，可从天然水源吸水或从液罐吸水。
出水管路:1个出水口;通过罐到罐顶部有1个直径≥89mm的水炮管路;
放余水管路:为�；に眉案髑蚍�，在管路中加装了放余水管路，并分别配有球阀。
冷却水管路:为使取力器在工作中应付各种复杂情况，管路中配有一冷却水管路进出水管路中配不锈钢球阀。
五、消防炮
型号:PS8/30W型消防炮
流量:30(L/s)
射程:水≥50m
压 力:1.0MPa
六、取力器
型式:全功率夹心取力器
冷却方式:强制式水冷
润滑方式:飞溅式油润滑
七、泵房
材质:骨架为优质钢,蒙板为铝合金板粘接结构

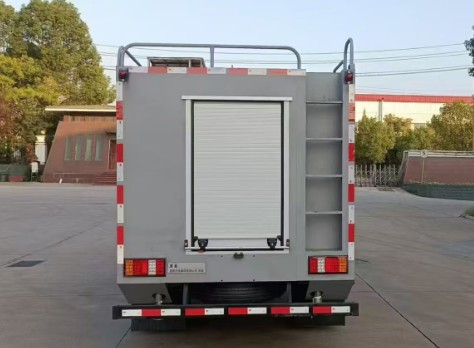

结构:泵房内分隔采用型钢结构，牢固可靠，提高空间利用率和可变性。左右后三侧均采用铝合金卷帘门。
器材布置原则：
所有器材放置确保战斗展开时队员不干涉;
按照使用频率和器材重量及外形放置器材;
按照战斗编成和器材使用逻辑关系放置器材;
按照人体行为科学放置器材。
八、电器系统
车顶前面采用长排警灯(位于驾驶室前顶端);车辆下方安装侧标志灯;警报器功率为100W;警报器、警灯电路为独立式附加电路，控制器件安装在驾驶室内。泵室后有独立的消防泵控制系统。
九、总体技术要求
1、整车外观保持一定的平整度，且符合有关规定。
2、所有铆接保持一定的密度，符合企标规定。
3、所有焊接牢固，光洁，平整，符合企标规定。
4、所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志。
十、随车文件
1)底盘使用说明书
2)底盘质量保修卡
3)底盘维修手册
4)底盘合格证
5)随车工具清单
6)消防车使用说明书
7)消防车消防器材清单
8)消防车合格证
三环创客四驱消防洒水车整车技术参数：
楚胜牌CSC5111GSSSTQ6型洒水车
【整车技术参数】
产品商标
楚胜牌
公告批次
389
产品名称
洒水车
产品型号
CSC5111GSSSTQ6
总质量(Kg)
11200
罐体容积(m3)
5.33
额定载质量(Kg)
5085,5150
外形尺寸(mm)
整备质量(Kg)
5920
货厢尺寸(mm)
额定载客(人)
准拖挂车总质量(Kg)
驾驶室准乘人数(人)
3,2
鞍座最大载质量(Kg)
接近角/离去角(°)
28/14
前悬/后悬(mm)
1275/1835
轴荷(Kg)
4000/7200
最高车速(Km/h)
100
备注
该车用于路面洒水,主要专用装置为喷洒总成.罐体总容量:5.33立方米,罐体有效容积:5.08立方米,运输介质:水,密度1000千克/立方米.罐体外形尺寸(长×长轴×短轴)(mm):2900×1900×1200.侧、后防护材料均采用Q235,侧防护螺栓连接,后防护焊接,后防护截面尺寸(mm):100×50,下边缘离地高480mm.仅采用3400mm轴距.ABS系统生产厂家:东科克诺尔商用车制动系统(十堰)有限公司,型号:ABS/ASR-24V-4S/4M.
【底盘技术参数】
底盘型号
STQ2111L03Y2E6
底盘名称
越野载货汽车底盘
商标名称
十通牌
生产企业
湖北三环汽车有限公司
轴数
2
轮胎数
6
轴距 (mm)
3250,3400,3450,3550,3600
轮胎规格
8.25R20 16PR,8.25R16LT 18PR
钢板弹簧片数
6+4/11+8,6+4/10+8,9/11+8,9/10+8
前轮距(mm)
1620,1660,1700,1780
燃料种类
柴油
后轮距(mm)
1585,1660,1680
排放依据标准
GB17691-2018国Ⅵ
发动机型号
发动机生产企业
排量(ml)
功率(Kw)
D30TCIF200A
YCF25160-66
昆明云内动力股份有限公司
广西玉柴机器股份有限公司
2977
2488
136
116
