浙江嘉隆牌紧急切断阀自动控制系统

作者：浙江嘉隆牌紧急切断阀自动控制系统来源：油罐车厂家日期：2024/5/23 11:18:41 人气：标签：浙江嘉隆牌紧急切断阀自动控制系统

浙江嘉隆牌紧急切断阀自动控制系统销售电话：

159-7276-7978

一、产品功能：

紧急切断阀自动控制系统作为紧急切断阀的一个安全辅助装置，自动检测阀门启闭状态，当紧急切断阀打开并且车辆行驶速度大于5km/h时，自动关闭紧急切断阀。

特别说明：语音播报款不带自动关闭功能，只是进行语音提示。自动关闭和全项功能款有自动关闭功能，其中全项功能在自动关闭的基础上还带有语音提示。

二、产品特点：

1、拥有核心专利技术，并内置FFT算法。

2、高铁测速技术。

3、紧急切断阀启闭状态传感器监测技术。

4、产品本质安全防爆技术，胶封防爆技术等复合防爆技术于一体。

5、短路�；び敕婪唇颖；ぜ际�。

6、系统应用32位高性能MCU，性能稳定。

7、适用于市场上所有气动紧急切断阀。

三、安装和接线：

1、供电电源必须由点火开关控制，接在在点火开关火线后面，不能直接从电池上取电。列如从车辆尾灯或者行车灯线路接入。

2、保证标记有“与地面平行，禁止遮挡”的面与地面之间的安装角度误差小于等于15度。

3、接线方式：车载电源接入壳体上印有“电源线丝印信引出线上，内部为红色、黑色线为电源线，由于内部有电波整流桥，电源不分正负极。特别说明：由于本报警信号由

光藕作为IO输出，如要和外设进行通信，黄色线为信号输出线，绿色线为信号输入线，白色为隔离信号公共端。

4、壳体上印有“主阀出气口”丝印的气管接头和气动组合开关的主阀出气口相连接，由于主阀出气口一般会连接油气回收阀，所以此处需要中个三通。

5、壳体上印有“紧急关闭口”丝印的气管接头和气动组合开关的紧急关闭口相连接。

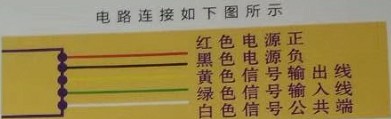

紧急切断阀自动控制系统接线方法：

注：红色为电源正

黑色为电源负

黄色信号输出线

绿色信号输入线

白色信号公共端

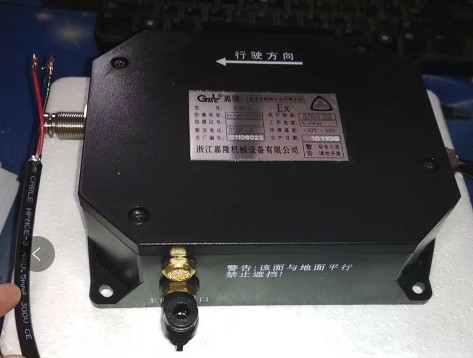

安装尺寸：151X121X49mm

四、故障排除：

底阀无法正常关闭：

1、检查气路是否正常，如果气压过低可能是漏气，找到漏气处。

2、检查电源口是否有电，如果无电压可能电源线存在断路。

3、标记有“与地面平行，禁止遮挡”的面是否有金属物品遮挡，如果有请移除。

警告：

标记有“与地面平行，禁止遮挡”文字的面不能有金属物品遮挡，否则会使得传感器无法测速从而造成产品功能失效，供电电源必须由点火开关控制，不能直接从电池上取电。
