重汽豪沃抢险救援消防车_新东日牌YZR5160TXFJY130/H6型抢险救援消防车
作者：重汽豪沃抢险救援消防车 来源：消防车厂家 日期：2024/1/30 14:49:35 人气： 标签：重汽豪沃抢险救援消防车 新东日牌YZR5160TXFJY130/H6型抢险救援消防车

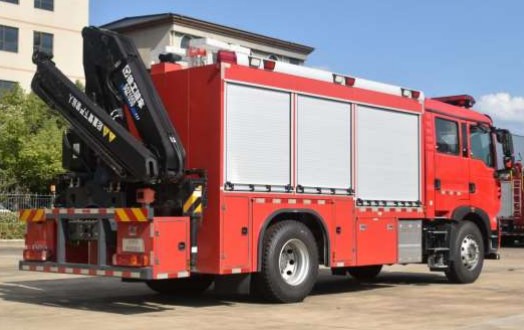

新东日牌YZR5160TXFJY130/H6型
重汽豪沃抢险救援消防车
（重汽豪沃 ZZ5207TXFV471GF5 型底盘）技术规格书
一、整车要求：我公司生产的 T5G 抢险救援消防车采用中国重汽集团济南卡车股份有限公司生产的 ZZ5207TXFV471GF5 型二类汽车底盘，原装双排座驾驶室，可载含驾驶员在内的乘员6 人，该车驾乘舒适轻便。车辆配备液压牵引绞盘,可牵引 7 吨左右物品；器材箱内安装有大功率发电机组，并可按客户需求搭建各种抢险救援用器材框架、托板。车顶还配有升降照明系统，起升离地高度可达 8m,配备 4 盏功率 600W 照明灯。车辆选装自动充电脱落装置，保证车辆应急启动。车后配有液压起重机，最大可起吊 5000kg 物品，箱体内藏 2.2 吨水罐，装备 CB10/30-TB 消防泵，PSKD8/20W 消防炮。二、整车主要参数：外廓尺寸：9030x2550x3490mm最大总质量：15900kg额定载质量：2200kg整备质量：13250kg最高车速：100km/h吊机参数：最大吊重：5000kg，最大工作幅度：8.3m，前置绞盘参数：最大拉力：70KN，驱动型式：液压升降照明灯参数：最大离地高度：≥8m接近角/离去角：19°/10°º整车型号：YZR5160TXFJY130/H6 型三、底盘主要参数：型 号：ZZ5207TXFV471GF5 重汽 HOWO 国Ⅵ底盘驱动型式：4×2轴 距：4700mm最高车速：101km/h发动机型号：MC07.35-60额定功率：257kW总 质 量：20100kg四、驾驶室：结 构：平头、四开门原装双排驾驶室，液压翻转机构，后排座位加装 4 具空气呼吸器支架。座位设置：前排 2 人（含驾驶员位置）+后排 4 人设 备：除原车设备外，100W 警报器、取力器控制开关及警灯控制盒，标志灯，示廓灯开关。五、器材箱结构：
材质：骨架为优质铝合金型材，蒙板为氧化铝合金板粘结结构，外蒙皮为铝合金免漆板粘贴。结 构：器材箱全铝框架焊接结构，器材箱内部骨架按器材规格尺寸分层设置；前部装有水泵，中部设置水箱；器材箱左右各三扇铝合金卷帘门，下设防滑翻转踏板。爬 梯：安装在器材箱前部，上下快捷方便，配有扶手。卷帘门：器材箱左右两侧分别装有三扇合金卷帘门。取放机构：根据消防部队所需的器材进行设计布置，采用立式抽拉板、立式旋转柜、平面拖板、推拉抽屉等形式，保证快捷取放器材、推拉轻便、锁止可靠。六、 翻转踏板

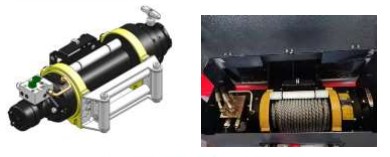

材 质: 骨架为优质铝合金一体成型型材；结 构：采用专用弹簧绞链和门止口双重锁定，安全可靠。七、表面油漆面 漆：国产漆颜 色：驾驶室和车体消防红色（GB3181 R03 大红），底盘架为黑色，挡泥板、保险杠为灰色 。车身四周粘贴反光标识。八、牵引绞盘系统
型 号：FHW-16500驱动形式：液压驱动/电动控制最大拉力：74.8KN钢丝尺寸：12.5mmx32m重 量：70kg外形尺寸：762mmx353mmx251mm安装位置：位于车头前部九、升降照明系统
9.1 系统组成照明系统：云台 1 只（可自动复位）、主照明灯 4 只控制系统：电器控制箱 1 个、无线�？仄� 1只、手持控制器 1 只升降桅杆系统：气动升降杆 1 根（铝合金材质）、控制电磁阀 1 套发电机系统：发电功率不小于 5KW 发电机系统一套9.2 主要技术参数
发电机功率：5KW发电机频率:50HZ发电机电压：220V主灯功率：600Wx4主灯工作电压：AC220V升降杆工作气压：＜0.5MPa最大离地高度：≥8m云台工作电压：24V旋转角度：水平 380º 、俯仰 355º上升时间：≤80s下降时间:≤80s水平回转时间：≤30s俯仰时间：≤30s控制箱输入电压：AC220V抗风等级：8 级十、随车吊系统
型 号：SQZ105最大吊重：5000kg最大起升力矩：10.5 T.M最大工作幅度：8.3m液压系统最大流量：25L/min液压系统额定压力：28MPa回转角度：360º 全回转安装位置：位于车辆尾部最大工作高度：10.3m安装形式：后置式十一、容罐
容 量：水 2200L材 质：罐体采用优质 304 不锈钢板，水罐底板 4mm 不锈钢板，水罐侧板及封板 3mm 不锈钢板，水罐顶板 3mm 不锈钢板花纹板；结 构：钢板焊接式设 备： 1 个人口盖，带有快速锁紧及开启装置 1 个液位指示计 1 个排污口，手动阀控制 1 个溢流装置技术要求：符合 XF39《消防车消防要求和试验方法 》的有关规定十二、消防泵

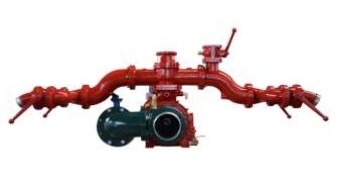

型 号：CB10/30-TB 常压消防泵流 量：30L/s压 力：1.0Mpa最大吸深：7m引水时间：≤60s真空泵形式：活塞式安装形式：中置式十三、管路系统
罐体管路材质为优质无缝钢管，通过法兰与各 部件连接。罐出水管路：设有 1 个 DN100 的罐出水管路，水由罐体进入消防泵，装有 1 只 DN100 气动蝶阀，通过 DN100 挠性接头连接水罐与消防泵。外进水管路：消防泵两侧各有一个外进水口，外接100 吸水管，螺纹接口；出水管路：
※ 消防泵左右各有 1 个 DN65（或 DN80）的常压出水口；
※ 1 个 DN80 的炮管路，采用 DN80 挠性接头，用 DN80 气动蝶阀控制。注水管路：
※左右各一个 DN65 外注水口；
※ 1 个 DN65 罐注水管路，可通过消防泵直接向罐内注水，采用 DN65 气动蝶阀控制；放余水管路：为�；に眉案髑蚍�，在管路的最低处加装放余水阀。冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。十四、取力器

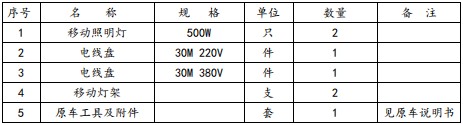

型 式：夹心式(全功率)操 纵：电磁阀控制（电动操控）冷却方式：强制可调式水冷Y 技 术 规 格 书-2023B润滑方式：飞溅式油润滑十五、消防炮型 号：成都威斯特 PSKD8/20W 型流 量：20L/s射程：≥50 m（水）压 力：0.8MPa回转角度：水平 340°，俯仰-10°～70°十六、附加电路系统※ 驾驶室顶部配备 1.6 米长排豪华红红 LED 警灯。※ 车辆左前部安装高强度铝合金梯架。※ 车辆两侧上方各配有 3 只红色闪灯、3 只侧照明灯，下方安装安全标志灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，乘员室、器材箱内均装有照明灯，并符合 GB4785 规定。※ 警报器功率为 100W；警报器、警灯、爆闪灯电路为独立式附加电路，控制器件安装在驾驶室内。十七、总体技术要求1、所有结构件均用二氧化碳�；ず富螂不『负附�，牢固、平整、光洁、无虚焊。防锈、防腐应符合有关规定；2、整车性能符合 GB7956.1、GB7956.14 等相关法规的要求；3、消防车标记符合 GB7258-2017《机动车运行安全技术条件》。4、消防车外部照明和信号装置符合 GB4785-2019《汽车及挂车外部照明和信号装置的安装规定》。5、消防车后下防护符合 GB11567《汽车及挂车侧面和后下部防护要求》。6、整车外观符合 XF39-2016 规定;外廓尺寸、轴荷及质量限值符合 GB1589-2016 有关规定。7、所有操作开关、仪表、器材及车辆均有符合规范的铭牌标志。十八、器材布置要求及配置标准 后排乘员室座位靠背后安装 4 套 AT 式空呼器托架，战斗员下车前即可配带好空气呼吸器。 器材箱选配铝合金翻转器材竖托架、使各种器材放置合理，空间利用率>80%。 使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材。 按战斗编成和战斗展开设计器材集成；在地面或踏板上 2 个动作内取用相应器材. 按使用逻辑关系和使用频率放置器材；十九、随车文件1）消防车使用说明书 6）消防车跟踪服卡2）消防车合格证 7）底盘使用说明书3）底盘合格证 8）底盘质量保修卡4）底盘维护保养册 9）随车工具清单5）牵引及吊机使用说明书 10）消防车交接清单十五、随车器材:

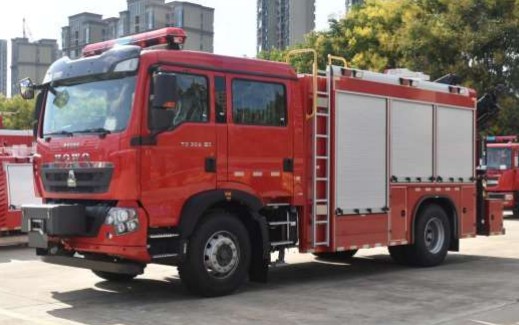

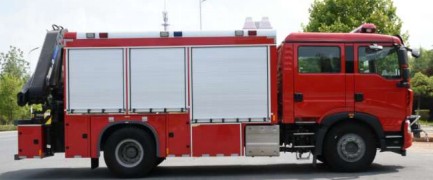

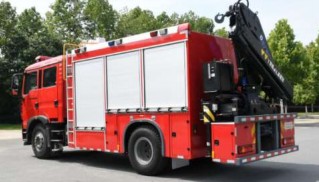

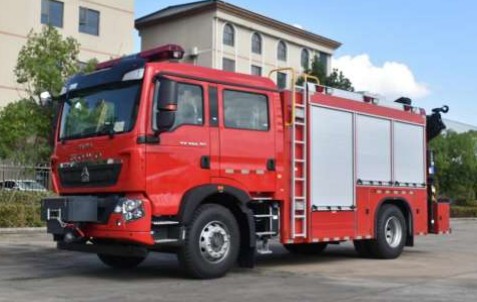

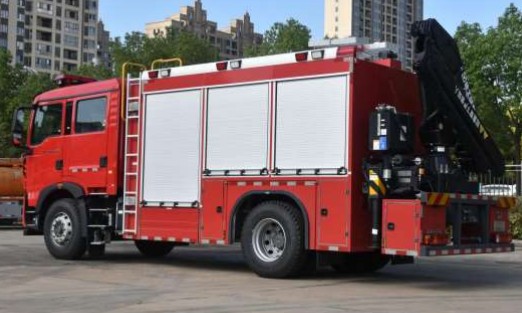

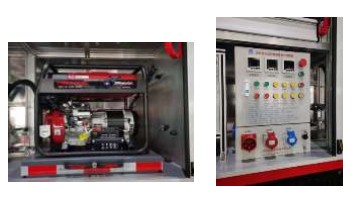

十六、细节图片:
