国六东风途逸单排水罐消防车_JDF5041GXFSG10/E6型水罐消防车
作者：国六东风途逸单排水罐消防车 来源：消防车厂家 日期：2022/10/25 9:53:54 人气： 标签：国六东风途逸单排水罐消防车 JDF5041GXFSG10/E6型水罐消防车
国六东风途逸单排水罐消防车销售电话：
159-7276-7978
JDF5041GXFSG10/E6型水罐消防车
技 术 规 格 书
一、 整车描述
1、 概述

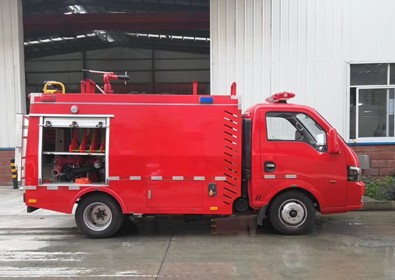

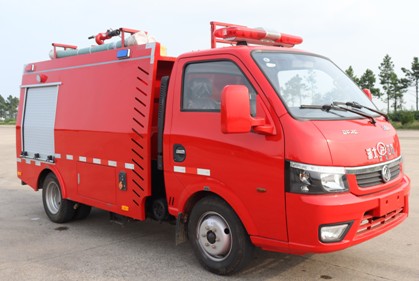

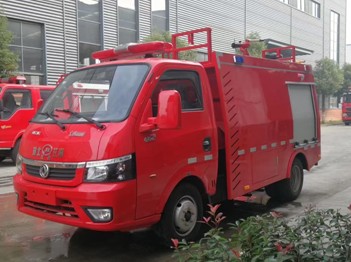

JDF5041GXFSG10/E6型水罐消防车，采用东风EQ1045SJ16DC底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为原装单排，可乘坐2人,该车为外露罐结构，车身前部为水罐，后部为泵房。载液罐体为优质碳钢，与底盘采用螺栓连接，载水1000kg，装备了上海雄真消防设备有限公司生产CB10/20-XZ型消防泵，额定流量20L/S，车顶安装成都威斯特消防机械有限公司生产的PS20W型车用消防炮。该车辆结构紧凑，配置完备，机动性强，能够及时应对企业，社区或重点消防单位的火情，可以第一时间形成小型战斗力进行初期火灾的扑救和人员疏散撤离�？晒惴河τ糜谙谰仍�，政府专职消防队，企业专职消防队等。
整车消防性能符合GB7956-2014标准要求；底盘通过国家强制性产品认证；发动机排放符合GB17691-2018第六阶段限值的规定要求（国Ⅵ标准）；整车通过国家消防装备质量监督检验中心检测（报告编号：xxxxxxxx）并已列入工信部汽车新产品公告，CCCF正在申报中。
2、 整车主要参数
外廓尺寸
5095×1770×2550mm
最大总质量
4000kg
载液量
水：1000kg
最高车速
100km/h
消防泵额定流量
20L/s 1.0MPa
消防炮额定流量
20L/s 1.0MPa
消防炮射程
水≥45m
比功率
70/4=17.5
接近角/离去角
20°/25°
二、底盘
1、 底盘主要参数
型号
EQ1045SJ16DC
制造商
东风汽车股份有限公司
发动机额定功率
70kw
发动机排量
2300ml
发动机排放标准
GB17691-2018国Ⅵ
驱动形式
4×2
轴距
2800mm
最大允许总重
4495kg
最小转弯半径
≤6m
变速箱
手动
取力器
2、乘员室
结构
平头、原装单排
司乘人员数
2人
驾驶员位置
左置
设备
原车仪表板处设置消防操作仪表板及警灯控制盒，加装
1、 警报器；
2、 取力器控制开关及指示灯；
3、 附加电源开关；
三、 上装结构及性能参数
总体布置

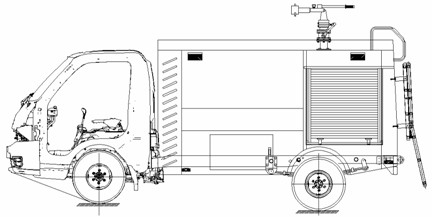

整车由消防员乘员室和车身两大部分组成，车身布置采用整体钣金式结构，外露水罐，后部为水泵房，罐体为平行长方体厢式容罐。
工艺要求
所有碳钢型材及板材均采用酸洗磷化处理防锈蚀，所有零部件、标准件均采用电镀、电泳等表面表面处理工艺。所有切割件均采用激光切割机切割，保证零件精度。
1、 器材箱和泵室
结构
主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走。
器材箱
器材箱位于泵房两侧，两边设铝合金卷帘门，内有照明灯。

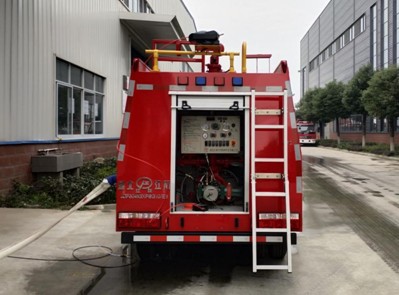

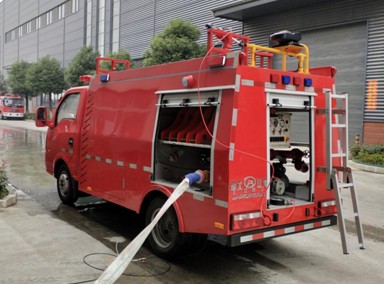

泵房
泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材
爬梯及上车拉手
后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过450mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。
2、容罐
容量
水：1000kg
材质
优质碳钢，厚度为3mm
结构
外露式罐体，内设纵、横防浪板，中间开有人孔，封头、隔板均有增加强度的梯形折筋，顶板采用角铁加强，水罐能承受0.1 MPa 的静水压力，经0.1 MPa 静水压强度试验，罐体两侧面不出现明显残余变形，整体防锈蚀处理
罐体固定
与底盘车架螺栓连接
罐体设置
人孔：设DN460人孔1个，带有快速锁定/开启装置
溢流口：设DN65溢流口1个
放余水口：设1个DN40水罐放余水口，配球阀
注水口：在水罐左右两侧各接1只DN65接口
进出水口：设1个水罐到水泵进水管，DN100阀门，设1个水泵至水罐注水管，DN65阀门，手动控制
四、水系统
1、水泵
2、 管路系统型号
CB10/20-XZ型低压车用消防泵
形式
常压离心式
额定流量
20L/s @1.0MPa
出口额定压力
1.0MPa
最大吸深
7m
引水装置
活塞式真空泵
引水时间
最大吸深时≤35s
管道材质
优质无缝钢管
吸水管路
泵房后侧设一个DN100吸水口
注水管路
水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路
出水管路
泵房左右两侧各设1个DN65出水口，带截止阀和扪盖
冷却水管路
配有冷却取力器的冷却水管路及控制阀
五、灭火装置
1、车载水炮
型号
PS20W
制造商
成都威斯特消防机械有限公司
回转角度
360°水平回转
最大仰/俯角
俯角≤-15°，仰角≥+45°
流量
20L/S
射程
水：≥45m
六、消防控制系统
控制面板主要包括驾驶室控制和泵室控制两部分
驾驶室内控制
水泵脱挂档、警灯警报、照明及信号装置控制等
泵室内控制
智能控制屏，上装总电源开关、参数显示、状态显示
七、电气设备
附加电气
设独立电路
辅助照明
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等
频闪灯
车身两侧安装红、蓝两色频闪灯
警示装置
长排全红警灯，安装在驾驶室顶部
警报器，其控制盒在驾驶员前下方
火场照明
上装后部安装35W消防探照灯1个
八、表面处理
面漆
优质国产漆
颜色
车体外表面主色为RO3消防红
九、随车消防器材的布置和配备
1、器材布置
1
按照消防实战需要，根据消防操作程序，就近取放。
2
使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。
3
标示醒目，多人操作，互不干涉。
2、器材配备（标配）
1
吸水管
100×2米
2
根
螺纹式
2
滤水器
1
件
螺纹式
3
水带
13-65-20
4
盘
低压；内扣式
4
异径接口
KJ65/80
2
件
内扣式
5
水带包布
DT-SB
4
件
6
水带挂钩
4
件
7
地上消火栓扳手
QT-DS1；长400
1
件
8
地下消火栓扳手
长860
1
件
9
吸水管扳手
FS100
2
件
10
直流开关水枪
QZG3.5/7.5；65
1
支
低压；内扣式
11
直流开花水枪
QZK3.5/7.5；65
1
支
低压；内扣式
12
消防桶
1
个
13
灭火器
1
具
