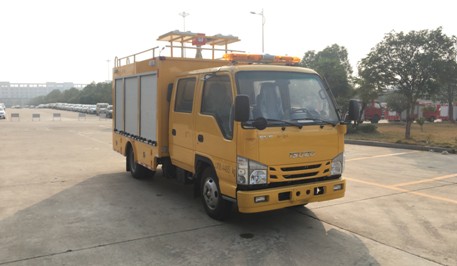

国六庆铃五十铃抢险救援照明车_楚胜牌CSC5040XZMW6型抢险救援照明车

作者：国六庆铃五十铃抢险救援照明车来源：消防车厂家日期：2022/7/17 15:57:28 人气：标签：国六庆铃五十铃抢险救援照明车楚胜牌CSC5040XZMW6型抢险救援照明车

楚胜牌

CSC5040XZMW6型

庆铃抢险救援照明车

技术规格书

国六庆铃五十铃抢险救援照明车

湖北楚胜汽车有限公司

一、 整车描述：

1、概述

庆铃抢险救援照明车车采用庆铃汽车股份有限公司生产的QL1040BUHWY 型二类汽车底盘，原厂驾驶室为双排座，可载含驾驶员在内的乘员5人，该车驾乘舒适轻便。车辆配备天铭FEW-8500,最大拉力3850kgs, 采用日本本田SHT11500发电机，额定功率10.5kw，,车顶还配有升降照明系统华度YZH1.6-4.8CF,起升离地高度可达6米,, 车内器材厢按照需求搭建器材架。该车外形新颖，布置科学合理，操作方便，仪表显示齐全；附件、工具配备齐全，并采用旋转、抽拉等结构，布置紧凑，取用方便。

2、整车主要参数表

名称	技术参数及要求	备注
外廓尺寸	5998×2000×2920mm
发动机型号	4KH1CN6LB
发动机功率	88kW
轴距	3360mm
驱动形式	4X2
最高车速	98km/h
排放标准	2999ml	GB3847-2005,GB17691-2018国Ⅵ
驾驶室	原厂驾驶室，四门；可乘5人
升降照明系统（YZH1.6-4.8CF）	主灯功率4×400W；离地高度6m	上�；�
牵引绞盘（FEW-8500）	电压：12VDC；标定拉力：8500lbs（3850kgs）速比：520 ：1	杭州天铭
发电机（SHT11500）	额定电压：220V/380V 单相柴油额定功率：10.5kW	本田

二、底盘

1、底盘主要参数：

底盘型号	QL1040BUHWY 4×2
制造商	庆铃汽车股份有限公司
发动机额定功率	88kW
发动机排量	2999 ml
发动机排放标准	GB3847-2005,GB17691-2018国Ⅵ
轴距	3360mm

2、驾乘室

结构	平头、四门、双排座
司乘人员数	1+1+3
驾驶员位置	左置
设备	除原车设备外，安装有工程黄长排警灯，警报器，标志灯、示廓灯开关等。

三、上装

（一）总体布置

总体

布置

整体式框架车厢，两侧对称。车厢前部、中部及尾部的两侧为器材箱。

车厢两侧设铝合金卷帘门；车身右后侧设爬梯。

（二）车厢

材质

车厢外骨架及外蒙皮均为优质钢材（Q235A)，内骨架为高强度铝合金型材，底板采用经阳极氧化处理的铝合金板。

箱门

两侧卷帘门采用铝合金带锁式结构，具有良好的密封性和防尘功能。

四、电气设备

附加电气	独立电路。
辅助照明	器材箱均设有照明灯。
侧照明灯	车身两侧安装2个侧照明灯灯。
警灯警报器	工程黄长排警灯，配警报器

五、表面处理：

1、面漆：上海富邦烤漆。
颜色：驾驶室和车体为工程黄。

六、车载器材

（一）主要部件

1.升降照明灯

举升系统	YZH1.6-4.8CF
生产商	上�；�
照明灯功率	4×400W LED
离地高度	6m
回转角度	水平360°，垂直330°
升降杆型式	气动
其它	带控制柜
照明寿命	超过30000小时
照明输出	超过190000Lm
�？毓δ埽ㄖ悄芸刂疲�	桅杆升降, 主灯开关, 旋转/俯仰,
伸展/回收时间	小于或等于120秒
�？仄骼嘈�	标配为线控，无线�？�, 面板式控制

2.牵引绞盘

型号	FEW-8500
生产商	杭州天铭
最大牵引力	8500lbs（3850kgs）
驱动型式	12V 电动
钢丝绳直径	8mm
钢丝绳长度	28.5m

4.发电机

型号	本田SHT11500
额定电压	220V/380V
额定功率	10.5kW
配备	移动线盘和接地系统

5.随车明细表

序号	名称	规格	单位	数量	备注
1	原车工具及附件		套	1	见原车说明书
