国六东风天锦小三轴勾臂垃圾车_STD5250ZXXDF6型车厢可卸式垃圾车

作者：国六东风天锦小三轴勾臂垃圾车来源：垃圾车厂家日期：2022/6/20 11:34:59 人气：标签：国六东风天锦小三轴勾臂垃圾车 S****5250ZXXDF6型车厢可卸式垃圾车

国六东风天锦小三轴勾臂垃圾车

STD5250ZXXDF6型车厢可卸式垃圾车产品简介

一、产品概况

车厢可卸式垃圾车，又称勾臂式垃圾车。是一种采用可伸缩的钩臂实现垃圾箱的二次吊装，可将垃圾箱自行吊上放下，并可自动倾倒垃圾的专用环卫垃圾运输车辆�？梢怀蹬浔付喔龆�，各个垃圾点放置多个垃圾斗，带自卸功能，液压操作，方便倾倒。

◆适用范围:该车广泛适用与城市街道学校垃圾处理，用于城镇袋装、散装生活垃圾物的收集、运输、卸料作业等，也可与垃圾压缩站配套使用。

二、车辆图片

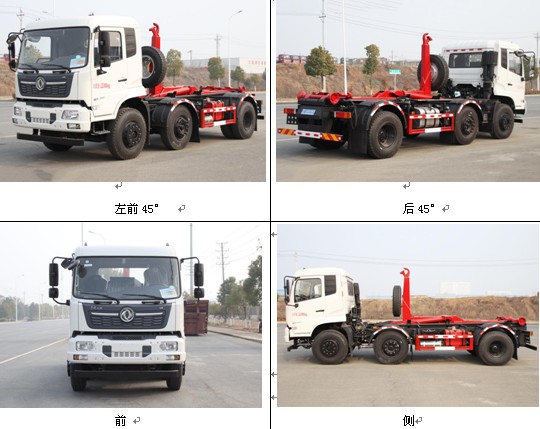

国六东风天锦小三轴勾臂垃圾车

三、产品主要技术参数（公告参数、作业性能、行驶性能和底盘参数）

1、公告目录参数：

【主要技术参数】
产品商标	丰霸牌	公告批次	354
产品名称	STD5250ZXXDF6型车厢可卸式垃圾车	产品号	ZSJLK74B015
总质量(Kg)	25000	罐体容积(m3)
额定载质量(Kg)	15455	外形尺寸(mm)	7780×2500×3050
整备质量(Kg)	9350	货厢尺寸(mm)	××
额定载客(人)		准拖挂车总质量(Kg)
驾驶室准乘人数(人)	3	载质量利用系数
接近角/离去角(°)	16.5/22	前悬/后悬(mm)	1475/1255
轴数	3	轴距(mm)	1850+3200
轴荷(Kg)	6700/6800/11500	最高车速(Km/h)	89
其它	该车用于垃圾的收集清运,主要专用装置为勾臂2,侧后防护材质均为Q235,侧后防护连接方式均为螺栓连接,后防护的断面尺寸为:50×130mm;离地高度为500mm;3,安装具有卫星定位功能的行驶记录仪,该车型可选装直接供电式ETC车载装置;4,ABS生产厂家:东科克诺尔商用车制动系统(十堰)有限公司;ABS型号:3631010-C2000;5,仅采用的发动机型号/油耗值(L/100km):YCS06245-60/32.13.
【底盘技术参数】
底盘型号	DFH1250BX6Z	底盘名称	载货汽车底盘（二类）
商标名称	东风牌	生产企业	东风商用车有限公司
外形尺寸(mm)	7775×2350,2530×2980	轮胎数	8
接近角/离去角(°)	16.5/24	轮胎规格	11.00R20 18PR
钢板弹簧片数	10/10/10+8	前轮距(mm)	1900/1900,1960/1960
燃料种类	柴油	后轮距(mm)	1750,1860
排放标准	GB17691-2018国Ⅵ
发动机型号	发动机生产企业	排量(ml)	功率(Kw)
YCS06245-60	广西玉柴机器股份有限公司	6234	180

2、上装与底盘主要参数：

【上装参数】
名称	项目	参数
垃圾箱	容积	18方
液压系统	操作型式	�？�+液压（手动）
	主要元件	液压油泵、操作阀、平衡阀、液压锁、钩臂主操作油缸、套臂内滑动油缸、液压油管、液压油箱
	系统额定压力	24MPa
	液压油箱容量	120L
	常规提升力	T	20T/25T（选装）
	钩臂最大水平滑动距离	mm	800/1000mm
	油泵排量	Ml/r	63Ml/r
	钩箱时间	s	≤60
	卸箱时间	s	≤50
	倾卸角	。	40
	拉臂钩钩心高度	mm	1570
	导轨宽度	mm	1050
	控制电压	V	24V

【底盘主要参数】
◆底盘主要配置：东风天锦VR排半豪华驾驶室，原厂空调，气囊座椅，电动车窗，中控锁，11.00R20钢丝胎，ABS。轴距：1850+3200mm ◆发动机：广西玉柴机器股份有限公司,型号：YCS06245-60A，245马力，国六排放标准。

四、主要结构及性能特点

1、主要结构

车厢可卸式垃圾车是在二类汽车底盘的基础上，加上钩臂、液压系统、防护栏、连接附件等装置组成，具体如下：

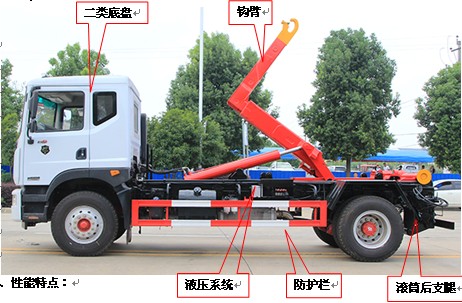

2、性能特点：

钩臂主要结构及性能特点

主要由钩臂、钩臂架、副梁、液压系统、操作系统和后支撑系统等组成。副梁主要用于与底盘固定和支撑垃圾箱，并作为其它部分的安装连接架。拉臂、钩臂架主要用于吊装、卸离垃圾箱和倾卸垃圾。液压油缸为各动作的驱动部件。

国六东风天锦小三轴勾臂垃圾车

拉臂钩技术特点：

拉臂钩高强度设计，整体制造，挂箱和卸箱更简单可靠；吊钩配有机械重力安全装置，确保安全可靠；在拉臂钩与箱体摩擦相对集中的部位锻造件，有着良好的力学性能以及优异的摩擦和润滑性能；

国六东风天锦小三轴勾臂垃圾车

（加强型L臂）

液压系统

该系统由液压齿轮泵、多路阀、油缸等组成，通过该系统为拉臂机构提供液压动力。

控制系统

所有的控制，驾驶员在驾驶室外操纵一个多路气动阀就可以轻松地完成；或者采用�？乜刂葡低�，可在驾驶室内或距离车辆三十米之内任意位置进行开门、倾倒、锁门等所有作业。

国六东风天锦小三轴勾臂垃圾车

垃圾箱

为该车配备的垃圾箱为密闭式结构，车厢配有后门，打开后门，举升车厢可用来卸垃圾。

垃圾箱可选配：生活垃圾箱，建筑垃圾箱，移动式压缩垃圾站等（也可来样订制）。

压缩式垃圾箱（移动式压缩垃圾站）

五、工作原理

◆垃圾箱的钩装，钩卸：油缸活塞杆伸出，拉臂钩向后转动可将垃圾箱卸下，油缸活塞杆缩回，拉臂钩向前转动可实现垃圾箱钩装作业。

◆垃圾箱的运转：完成垃圾箱钩装作业后，扳动锁紧软轴手柄至锁紧位置，完成对垃圾箱的锁紧，再进行运转作业。

◆举升车厢卸料：将车开至卸料位置，打开车厢后门，确保拉臂锁紧软轴手柄在锁紧位置，操纵液压系统驱动油缸动作，此时垃圾箱、拉臂钩和翻转架一起转动，将车厢举至最大倾斜角度，卸下垃圾。操作电磁阀手柄，举升油缸回位，带动车厢回复到原位，实现垃圾自卸功能。

六、产品分解图（名称、功能优点）

名称、功能特点	示意图
1、大臂挂钩大臂和挂钩采用高强钢制作，结构合理，外形美观，大臂降落带感应装置。
2、滚动滑轮后部两侧各配备一个滑轮，采用高强度钢材，转动部位加注黄油润滑，垃圾箱升降时，起到重心导引作用。
3、双油缸采用国内知名品牌油缸，双缸起降更有力，安全有保障。
4、多路阀系统采用品牌多路阀组，质量可靠，在液压系统中实现整机动作的控制部分。
5、液压锁紧挂钩大臂锁紧装置，设计合理，油缸控制，锁紧牢固，可有效保障倒垃圾时大臂与翻转机械锁为一体，安全高效。
6、�？� 手电一体操作，作业自动化，方便快捷。
7、液压滚筒后支腿后轴稳定装置，滚筒后轴稳定器安装在底盘后悬尾部，主要作用是减少车辆大梁后悬载荷及防止车辆在操作拉臂钩过程中翘头。
