国六庆铃五十铃双排蓝牌水罐消防车_JDF5040GXFSG10/Q6型水罐消防车

作者：国六庆铃五十铃双排水罐消防车来源：消防车厂家日期：2022/6/5 15:43:39 人气：标签：国六庆铃五十铃双排蓝牌水罐消防车 JDF5040GXFSG10/Q6型水罐消防车

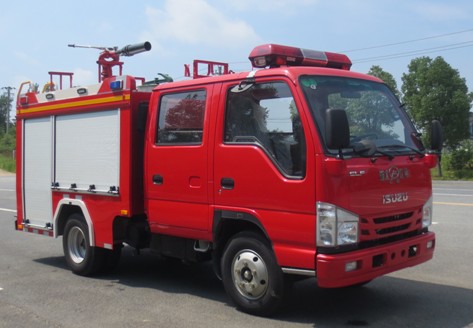

JDF5040GXFSG10/Q6型蓝牌水罐消防车

技术规格书

国六庆铃五十铃双排水罐消防车

国六庆铃五十铃双排水罐消防车厂家电话：

159-7276-7978

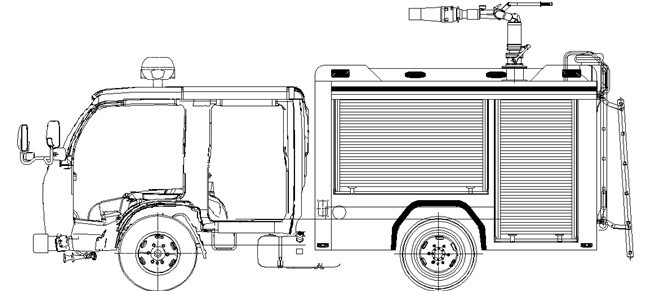

一、整车描述

1、概述

JDF5040GXFSG10/Q6型水罐消防车，采用庆铃QL1040BUFWY底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为原装双排，可乘坐2+3人,该车为内仓罐结构，车身前部为水罐+器材箱，后部为泵房。主框架结构采用铝合金方管焊接，载液罐体为优质碳钢，与底盘采用螺栓连接，载水650kg，装备了上海雄真消防设备有限公司生产CB10/30-XZ型消防泵，额定流量30L/S，车顶安装成都威斯特消防机械有限公司生产的PS30W型车用消防炮。该车最大的特点是机动灵活、操控性好、维修简便�？晒惴河τ糜诠蚕蓝�、厂矿企业及社区、码头等场所，扑救一般物质火灾。

整车消防性能符合GB7956-2014标准要求；底盘通过国家强制性产品认证；发动机排放符合GB17691-2018第六阶段限值的规定要求（国Ⅵ标准）；整车通过国家消防装备质量监督检验中心检测（报告编号：zb201930327）并已列入工信部汽车新产品公告，CCCF正在申报中。

2、 整车主要参数

外廓尺寸	5490×1960×2940mm
最大总质量	4360kg
载液量	水：650kg
最高车速	95km/h
消防泵额定流量	30L/s 1.0MPa
消防炮额定流量	30L/s 1.0MPa
消防炮射程	水≥45m
比功率	88/4.36=20.18
接近角/离去角	24°/16°

二、底盘

1、 底盘主要参数

型号	QL1040BUFWY
制造商	庆铃五十铃(重庆)发动机有限公司
发动机额定功率	88kw
发动机排量	2999ml
发动机排放标准	GB17691-2018国Ⅵ
驱动形式	4×2
轴距	2765mm
最大允许总重	4495kg
最小转弯半径	≤6m
变速箱	手动
取力器	YTQ200

2、乘员室

结构	平头、四门，原装双排
司乘人员数	2+3人
驾驶员位置	左置
设备	原车仪表板处设置消防操作仪表板及警灯控制盒，加装 1、警报器； 2、取力器控制开关及指示灯； 3、附加电源开关；

三、 上装结构及性能参数

总体布置	整车由消防员乘员室和车身两大部分组成，车身布置采用整体框架式结构，内藏水罐，两边为器材箱，后部为水泵房，罐体为平行长方体厢式容罐。

1、 器材箱和泵室

结构	主框架结构采用铝合金方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走。
器材箱	器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒。
泵房	泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材
泵房	保温位置：
爬梯及上车拉手	后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过450mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。
2、容罐
容量	水：650kg
材质	优质碳钢，厚度为3mm
罐体设置	人孔：设DN460人孔1个，带有快速锁定/开启装置
	溢流口：设DN65溢流口1个
	放余水口：设1个DN40水罐放余水口，配球阀
	注水口：在水罐左右两侧各接1只DN65接口
	进出水口：设1个水罐到水泵进水管，DN100阀门，设1个水泵至水罐充水管，DN65阀门，手动控制

四、水系统

1、水泵

型号	CB10/30-XZ型低压车用消防泵
形式	常压离心式
额定流量	30L/s @1.0MPa
出口额定压力	1.0MPa
最大吸深	7m
引水装置	自带滑片泵
引水时间	最大吸深时≤35s

2、 管路系统

管道材质	优质无缝钢管
吸水管路	泵房后侧设一个DN100吸水口
注水管路	水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路
出水管路	泵房左右两侧各设1个DN80出水口，带截止阀和扪盖
冷却水管路	配有冷却取力器的冷却水管路及控制阀

五、灭火装置

1、车载水炮

型号	PS30W
制造商	成都威斯特消防机械有限公司
回转角度	360°水平回转
最大仰/俯角	俯角≤-15°，仰角≥+60°
流量	30L/S
射程	水：≥45m；

六、消防控制系统

控制面板主要包括驾驶室控制和泵室控制两部分

驾驶室内控制	水泵脱挂档、警灯警报、照明及信号装置控制等
泵室内控制	上装总电源开关、参数显示、状态显示

七、电气设备

附加电气	设独立电路
辅助照明	消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等
频闪灯	车身两侧安装红、蓝两色频闪灯
警示装置	长排全红警灯，安装在驾驶室顶部
警示装置	警报器，其控制盒在驾驶员前下方
火场照明	上装后部安装35W消防探照灯1个

八、表面处理

面漆	优质国产漆
颜色	车体外表面主色为RO3消防红

九、随车消防器材的布置和配备

1、器材布置

1	按照消防实战需要，根据消防操作程序，就近取放。
2	使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。
3	标示醒目，多人操作，互不干涉。

2、器材配备（标配）

1	吸水管	100×2米	4	根	螺纹式
2	滤水器	FLF100	1	件	螺纹式
3	分水器	FII80/65×2-1.6	1	件	内扣式
4	集水器	JII100/65×2-1.0	1	件	内扣式
5	水带	13-65-20	6	盘	低压；内扣式
6	水带	13-80-20	2	盘	低压；内扣式
7	异径接口	KJ65/80	2	件	内扣式
8	水带包布	DT-SB	4	件
9	水带挂钩		4	件
10	地上消火栓扳手	QT-DS1；长400	1	件
11	地下消火栓扳手	长860	1	件
12	吸水管扳手	FS100	2	件
13	直流开关水枪	QZG3.5/7.5；65	1	支	低压；内扣式
14	直流开花水枪	QZK3.5/7.5；65	1	支	低压；内扣式
15	消防桶		1	个
16	灭火器	3㎏	1	具
17	消防腰斧	长390 ；GF-285	1	件
18	橡皮锤		1	件
19	可充电式手提照明灯		1	件
