一、浙江永杰管道流量表过滤器

概述：

原产地：中国浙江

品牌名称：永杰

适用介质：柴油、汽油、煤油

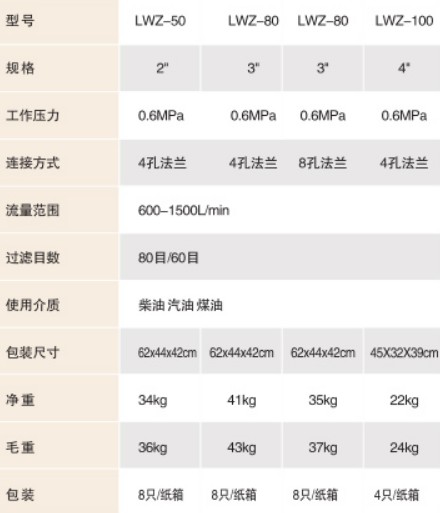

型号：LWZ-50型、LWZ-80型、LWZ-80型、LWZ-100型

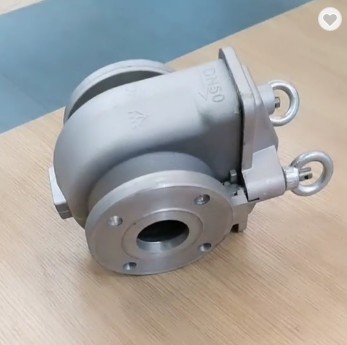

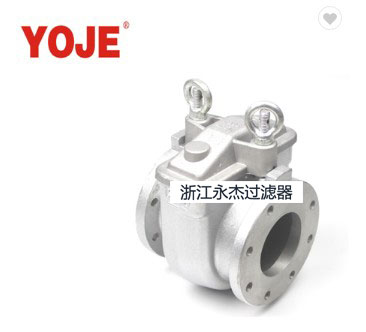

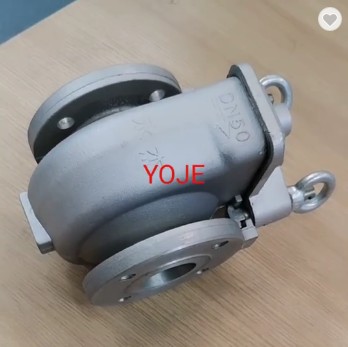

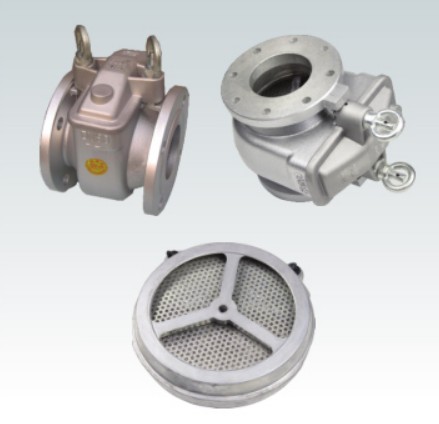

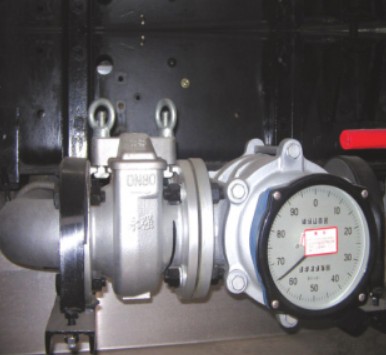

浙江永杰管道流量表过滤器图片

产品描述：

油罐车流量表滤清器（过滤器）用于过滤各种油，保持油的清洁。装油时防止固体和杂质。易取出滤芯，清除杂质。通常安装在各种管道上。体积小，重量轻，过滤阻力小，易于安装和清洗。特征：

1、压铸铝结构，强度高，经氧化处理。

2、带有易于清洗和拆卸的滤网。

3、滤网对正位置总成。

4、容易拆卸的帽子。

5、拆下所有插销和螺栓组件，便于维护。

6、无需专用工具的拆装。

7、法兰符合TTMA标准。

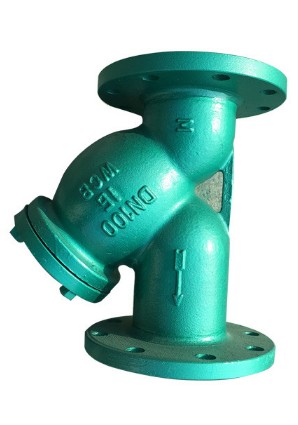

二、油罐车Y型流量表过滤器

Y型过滤器_U型过滤器_H型过滤器详细介绍：

概述：

过滤器是输送介质的管道系统不可缺少的一种过滤装置，过滤器通常安装在流量计（椭圆齿轮，腰轮，螺旋转子等流量计）的进口端，用来清除介质中的杂质，以�；ち髁考频恼Ｊ褂�。

适用介质：水、空气、油品等带有杂质的管道流体介质。

应用：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

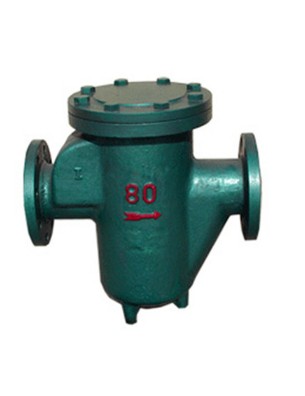

U型过滤器图片

设计选用要点：

◆进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

◆公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。

◆孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。

◆过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、不锈钢材质的过滤器。

◆过滤器阻力损失计算：油用过滤器，在一般计算额定流速下，压力损失为0.8～2.0kpa。

其他技术参数备注：

（1）连接形式：法兰、螺纹。

（2）传动方式：自力式。

（3）口径从DN10-DN300；压力1.6MPA；温度-20℃-100℃。

（4）材质有：碳钢、不锈钢、铸铁及其他特殊钢。

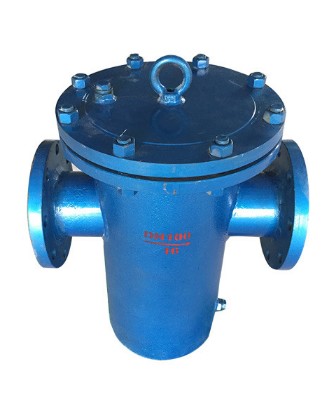

H型过滤器图片

选型

1、Y型过滤器管道通径 10～40mm

2、U型过滤器管道通径 40～300mm

3、H型过滤器管道通径40～300mm

维护：系统最初工作一段时间后（一般不超过两个小时），应进行清洗，以清除系统初始运行时积聚在滤网上的杂质污物。在此后，须定期清洗。清洗次数依据工况条件而定。若过滤器不带排污丝堵，则清洗过滤器时要将滤网限位器以及滤网拆下。
