厦工楚胜扫路车特有技术详细说明

厦工楚胜扫路车厂家直销电话：159-7276-7978

厦工楚胜扫路车具有遇障自动避让和自动复位功能的清扫装置的技术说明

在扫路车的清扫装置中，至少有一个扫盘伸出车外，清扫路牙。如果该扫盘无遇障自动避让功能，操作人员在清扫路牙沿时，极易使扫盘与路沿相撞而导致其损坏。因此，必需设计一种具有遇障自动避让功能，且在通过障碍物后能自动恢复其工作位置的清扫装置。

我公司技术人员结合实际情况，研发出一种具有遇障自动避让和自动复位功能的扫路车清扫装置。

本新型实用清扫装置是通过下面技术方案实现的。包括扫盘组件、固定架。其特点是在扫盘组件和固定架之间设避让机构，通过支座安装在固定架上，其铰接点位于扫盘组件的前面。避让机构由调节杆、连杆和油缸所组成。调节杆和连杆一端均与支座铰接，另一端与盘形扫刷铰接。油缸一端柔性铰接在固定架上，另一端与连杆相连。在固定架和连杆之间还设有一拉簧；在扫盘扫刷刚性边缘外缘还装有防护栏。本实用新型结构简单，操作起来非常方便，遇到障碍时能自动避让，�；すδ芸煽�。

扫路车在进行清扫作业时，是靠副发动机通过皮带将转矩传递给风机，使风机高速运转，吸嘴产生强大的负压，从而将地面的垃圾通过吸嘴吸入垃圾箱里。故扫路车的传动装置结构的合理性和传递功率效率的高低直接影响到清扫效果。如副发动机的传动轴和皮带轮之间采用直接的键连接，当发动机启动时，风机会和副发一起转动，此时副发的转速很低，还没有达到负载的条件，这种连接方式就会降低副发的使用寿命，副发容易出现故障。如副发动机的传动轴和皮带轮之间采用刚性离合器连接方式，虽然解决了副发启动时风机对发动机的影响，但当系统的载荷突然加大或风机出现故障时，刚性离合器不能缓冲系统的冲击，将会对副发造成很大的破坏。所有必须要采用一种高效并对发动机不会产生冲击的传动装置来解决这些问题。

厦工楚胜扫路车公司技术部通过对机构特点的分析，多种方案的对比，严格的试验后，副发动机与风机之间的传动设置采用公司独创的自动离合器装置。该装置的工作原理是：当发动机没有工作的时候，离合器里的拉紧弹簧把楔块收紧在一起，此时发动机的传动轴与皮带轮之间是脱离开的。当发动机启动时，随着转速的逐步提高，离心块受到的离心力也随之增大，当离心力超过弹簧力时，离心块开始与皮带轮的壳体逐步接触传递转矩。转速越快离心力就越大，离心块和壳体之间接触就越紧密，传递的转矩就越大，工作效率就越高。当风机过载或发生故障时，离心块与壳体之间会因壳体的反作用力而打滑，从而对发动机起了�；ぷ饔�。

该装置可保证副发动机空载起动和副发动机�；庇敕缁淖远牙�，简化了操作，提高了副发动机的工作可靠性和使用寿命，同时，副发动机除有工作转速显示外，还有累计作业时间的自动记录显示，便于维修和保养。

可随路面自动找平的全浮动式吸嘴的技术说明

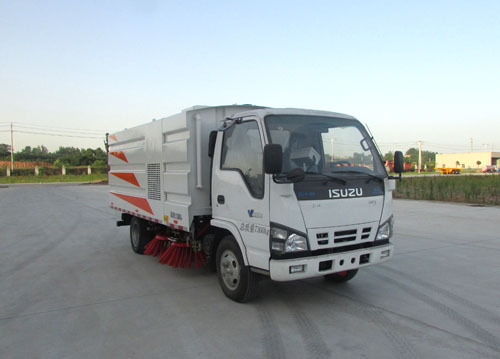

扫路车在清扫作业时，吸嘴离地面应有一定的离地间隙，以保证气流进入吸嘴，并将地面上的垃圾带入风道，进入垃圾箱。而吸嘴离地间隙的大小，则直接影响垃圾进入风道的效果，也就是说直接影响扫路车的清扫效果。因此，要保证扫路车吸嘴的清扫效果，就必须保证扫路车在清扫作业时的离地间隙合适，且保持不变。扫路车图片

扫路车的吸嘴的离地间隙是采用通过橡胶轮与地面接触、仿形地面来保证。但是，扫路车在清扫作业时，常�；嵊捎诼访娌黄秸�，而使某个橡胶轮不能着地，从而导致吸嘴离地间隙变大而影响清扫效果，出现清扫效果不稳定现象。

为解决这个问题，我公司设计出一种独特的浮动式吸嘴，该吸嘴采用三轮支撑，与底盘采用多自由度联接，使吸嘴能前、后、左、右摆动，以保证其橡胶轮在清扫作业时一直与地面接触，从而保证吸嘴与地面的离地间隙不变。

左、右前扫可独立或联动工作的技术说明

扫路车在清扫街道时，由于道路中间行驶的车辆将灰尘驱赶至路边，所以，通常只需要清扫路边。而需清扫路边的宽度，每条道路都不尽相同。

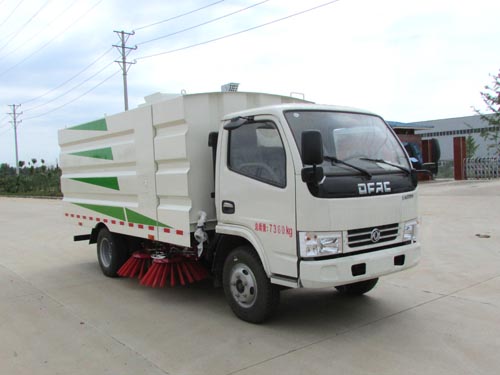

为了更好地适应路面清扫，降低用户的使用成本，我公司将左、右前扫盘设计成可独立或联动作业。这样，扫路车作业人员在进行清扫作业时，可根据路面需要清扫的宽度，来选择使用左前扫盘或右前扫盘单独作业或联合作业。道路清扫车图片

这种可选择性的清扫作业方式，使扫路车在清扫作业过程中，在可能的条件下，和靠近快车道一侧的工作机构不伸出车体，既减少了占道宽度，提高了作业车辆和通行车辆的安全，又减少了扫路时的磨损，有利降低运行成本。

扫路车风机喷涂的技术说明

对于扫路车来说，由于其作业过程中风机高速旋转，其风机叶轮和蜗壳与高速气流中精细砂粒产生磨擦，而使风机叶轮和蜗壳的磨损加快，使用寿命大大缩短。如何提高其扫路车风机的耐磨性的问题一直困扰着扫路车设计人员。各扫路车企业都通过采取各种方式和手段，包括采用耐磨材料、进行表面处理等，但都不能达到理想的效果。

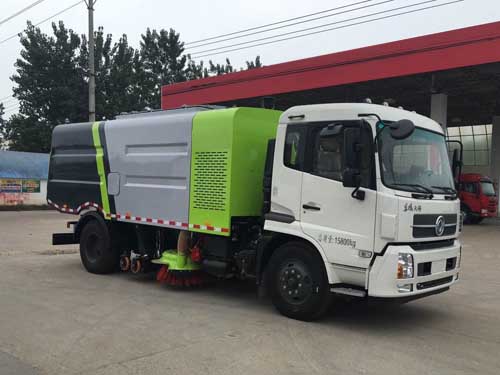

扫路车侧面

厦工楚胜扫路车公司通过反复的试验和改进，除对风机的结构，材料进行改进外，还对风机叶轮和风机蜗壳内部采用SPUA涂料（SPUA涂料是一种进口的具有较高强度和韧性的、附着力强的、用于金属表面的涂料）喷涂。从而进一步解决了扫路车风机的耐磨问题，其寿命是普通风机的6～8倍。

双层结构垃圾箱的技术说明

扫路车的垃圾箱不仅是清扫作业过程中收集垃圾的容器，也是对整车外形起着关键作用的一个部件。对于垃圾收收集来说，要求垃圾箱具有耐腐蚀、易清洗的特点；对于其外形来说，应与整机相匹配，且在作业过程中不会因作业气流产生的负压而引起垃圾箱表面变形。这个问题对于单层垃圾箱的扫路车来说，一直未能得到很好解决。

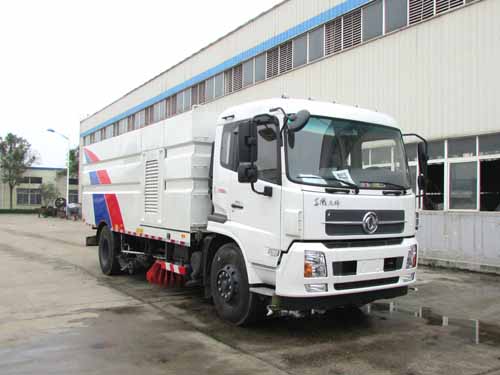

楚胜扫路车

厦工楚胜扫路车公司通过采用双层垃圾箱，很好地解决了上述问题。其垃圾箱内层采用不锈钢制作，外层采用喷丸、磷化和涂防锈漆的工艺进行防腐，骨架置于内外层之间，不外露。它与单层的垃圾箱相比较有以下优点：

单层垃圾箱因其骨架裸露在箱体的内表面，所以在扫路车在倒垃圾时内胆里的骨架就会挂住垃圾，部分垃圾不能从垃圾箱内倒出，增加了垃圾箱的清洗难度。双层垃圾箱就没有这样的情况出现，因双层垃圾箱的骨架在内、外层钢板之间，内壁光滑，这样就有利于垃圾的倾倒，不挂垃圾，且方便垃圾箱清洗。

垃圾箱因作业气流的流动作用，箱内会形成负压。这对于单层垃圾箱来说，垃圾箱壁会因此产生内凹，经过一段时间的作业后，单层垃圾箱表面会产生永久的凹陷变形。而双层垃圾箱，只是其内壁会产生凹陷，外壁则不受作业气流负压的影响。

发动机集中进气预滤系统

扫路车作业环境恶劣，空气含尘量大，为保障发动机的正常运行。通常要求扫路车用户增加清理发动机空气过滤器的频次和更频繁更换滤芯。以确保发动机进气系统能正常工作，延长发动机的维修保养周期，但频繁的清理发动机空气过滤器和更换滤芯的同时也给用户带来相当大的压力和经济负担。

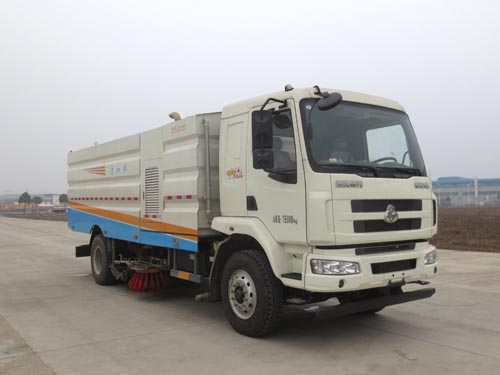

为保证其发动机的进气质量，扫路车的发动机的进气端设有一套甚至多套空气过滤器，用来过滤掉空气中的灰尘等异物，减少因空气质量问题引发的发动机故障，延长发动机的使用寿命。扫路车资料

对于采用双发动机的扫路车，为有效地利用有限的空间，同时保证发动机的进气质量，目前，国内带双发动机的扫路车进气普遍都是采用在驾驶室上方集中采气的方式。

为给发动机进气提供更洁净的空气，为了能减少发动机空气滤清器的清理频次和滤芯更换频次，降低操作人员的劳动强度和节约用户的维护费用，我公司经过长期的调查、研究，通过反复对比选型、实验，最终确定了在主副发动机集中采气装置前端加装预滤器的发动机进气方案，设计了带预滤功能的发动机集中进气装置，预滤器的过滤效率达到85%~90%，空气经过预滤器初滤、进入集气盒、再进入发动机的空气过滤器进行二级过滤，最后进入发动机�？掌肆酱喂�，更好地保证了进入发动机的空气质量。
