CLW5160ZXXD4型东风天锦车厢可卸式垃圾车
作者：车厢可卸式垃圾车 来源：垃圾车图片 日期：2016/6/24 9:26:04 人气： 标签：CLW5160ZXXD4 东风天锦车厢可卸式垃圾车
CLW5160ZXXD4型东风天锦车厢可卸式垃圾车
一、CLW5160ZXXD4型东风天锦车厢可卸式垃圾车参数：

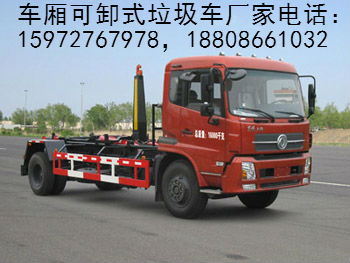

【主要技术参数】产品商标程力威牌公告批次277产品名称车厢可卸式垃圾车产品型号CLW5160ZXXD4型车厢可卸式垃圾车总质量(Kg)16000罐体容积(m3)额定载质量(Kg)9500外形尺寸(mm)7300×2470×2930,3030整备质量(Kg)6305货厢尺寸(mm)××额定载客(人) 准拖挂车总质量(Kg)驾驶室准乘人数(人)3载质量利用系数接近角/离去角(°)20/16前悬/后悬(mm)1430/1370轴数2轴距(mm)5000,4700,4500轴荷(Kg)6000/10000最高车速(Km/h)85其它备注：随底盘选装驾驶室前脸。防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):200×50,后部防护离地高度(mm):400。该车轴距/后悬/高度对应关系为(mm):4500/1370/2930,4700/1170/3030。安装带有卫星定位功能的行驶记录仪。安装带ABS的底盘,ABS型号:4460046440,生产厂家:威伯科汽车控制系统(中国)有限公司;ABS型号:3631010-C2000,生产厂家:东科克诺尔商用车制动系统(十堰)有限公司。【底盘技术参数】底盘型号DFL1160BX5底盘名称载货汽车底盘商标名称东风牌生产企业东风商用车有限公司外形尺寸(mm)8790,8290,7790,7190×2370,2460×2760,2840轮胎数6接近角/离去角(°)20/13轮胎规格10.00-20,10.00R20,9.00-20,9.00R20,275/80R22.5 16PR钢板弹簧片数8/10+8,7/9+6,9/10+8前轮距(mm)1880,1920燃料种类柴油后轮距(mm)1860,1800,1820排放标准GB3847-2005,GB17691-2005(国Ⅳ)发动机型号 发动机生产企业 排量(ml) 功率(Kw)ISDe210 40东风康明斯发动机有限公司 6700 155二、CLW5160ZXXD4型东风天锦车厢可卸式垃圾车整车结构形式和工作原理简述1、整车外形
2、主要结构型式简介车厢可卸式垃圾车采用全封闭式垃圾箱，并可被吊装和卸离底盘。具有结构简单，操纵方便灵活，安全可靠，机械化程度高等特点，因而使其具有较高的工作效率，同时可防止误操作，避免事故发生，并可节省人力，减轻工作人员的劳动强度。由于它的特殊结构型式和工作方式，使其在装车和运输过程中能有效地避免二次污染及噪声污染，对于�；せ肪臣欣�，是一种新型垃圾收集和运输车。1）垃圾箱车厢可卸式垃圾车所匹配的垃圾箱为移动式水平压缩垃圾箱，底部装有四个脚轮及锁紧装置，前部设有吊环，可被吊装或卸离车体。2）拉臂钩A 钩臂 B 抓钩 C 中部梁 D 机械锁 E 钩臂油缸 F 液压箱体锁 G 后辊轮 H 后梁 I 副梁 J 液压自卸锁 K 主油缸 L 标识牌拉臂钩安装在汽车底盘上，用于吊装、卸离垃圾箱或倾卸垃圾。它主要由钩臂、钩臂架、副梁和液压油缸等组成。副梁主要用于与底盘固定和支撑垃圾箱，并作为其它部分的安装连接架。拉臂、钩臂架主要用于吊装、卸离垃圾箱和倾卸垃圾。液压油缸为各动作的驱动部件。3）液压系统液压系统的作用是用于实现垃圾箱的吊装、卸离和倾卸垃圾。在钩臂控制油路中加装了平衡阀，使两支油缸的举升力均匀一致，并保持两支油缸的运动速度同步。同时可使运动状态保持于任何位置而不会下沉，使运动可靠安全。在锁紧控制油路中，还加装了液压锁，控制油缸在运输过程中的振动，使锁紧机构工作安全可靠。液压系统采用手动+电控多路换向阀，可在在驾驶室内和车侧操控系统工作。三、CLW5160ZXXD4型东风天锦车厢可卸式垃圾车拉臂系统性能参数与关键部件清单1、拉臂系统主要技术参数序号名称参数备注1钩起能力12T2系统压力30MPa3设备自重1800Kg4控制电压24V5钩臂伸缩量800mm6油泵排量63ml/r7液压油箱容积70L8钩箱时间45S9钩心高度157010到后滚轮距离420011导轨宽度10702、关键液压元件及主要部件清单序号名称型号/材质厂家备注1拉臂钩结构件Q345系列低合金高强钢湖北帝成特种环卫设备有限公司2液压泵CY63江苏启东液压泵业股份有限公司3多路换向阀D24ZM100MD江苏扬州中梅4双向液压锁HBS意大利进口5平衡阀HBS意大利进口6行程阀A20040102.00/01/06-12意大利HBS公司7回油滤油器RFA-25X20*L扬州双越气动有限公司8空气滤清器QUQ1扬州双越气动有限公司9举升油缸160/80-1820*2200泸洲华源液压机械有限公司10滑臂油缸100/50-1020*1640泸洲华源液压机械有限公司11后支撑油缸95/45-460*200泸洲华源液压机械有限公司四、CLW5160ZXXD4型东风天锦车厢可卸式垃圾车智能移动式垃圾压缩设备技术参数：1、结构简介：本设备由压缩机、垃圾箱、液压动力系统、电气集成控制系统、大翻斗、尾门和尾门启闭机构等组成，各部分有机结合为一个整体，结构合理，操作使用简单方便2、各部分结构说明序号名称功能/特性描述1、尾门与尾门启闭机构尾门整体采用高强度钢板制作而成，与箱体间采用密封条封闭，尾门启闭机构采用车辆动力系统开启尾门，车辆液压动力系统与尾门启闭液压系统采用快速接头连接。在车型驾驶室内操作尾门启闭按钮即可进行尾门的锁紧与开启，无需下车即可完成相关操作2、箱体主体采用高强度钢板组焊而成，整体采用流线型设计，是垃圾的填装与储存的主要空间。与尾门配合处安装有密封条，与压缩机连接处设置有仿回弹装置。3、压缩机压缩机由机体、推压头和液压电仓几部分组成，与箱体采用焊接形式联接，压缩机前部安装有大翻斗。4、液压动力系统液压动力系统是垃圾压缩机各项动力的来源，由电机驱动液压泵进行动力转换，采用液压方向阀进行动力分配，采用双作用油缸转换液压动力。整套系统稳定、高效、节能环保。5、电气集成控制系统采用先进的程序控制技术控制全套设备的运行状态，采用压力继电器和行程开关等检测系统的各项状态并反馈到控制器内，由控制器分析反馈信息并发出对液压系统的工作指令，同时将相关指令和工作状态反应在显示屏上，具备人机交互的功能。6、大翻斗是压缩机进料的重要装置，采用液压动力驱动，可满足手推车、小型电瓶车、人力车、国标垃圾桶的卸料。钢板：高强度，经防腐处理，不易变形。操作面板：按钮操作，液晶屏显示。与可卸式垃圾车相匹配通过快速插接头与可卸式垃圾车相匹配。3、技术参数序号项目单位参数值1长（钩心至后门尾部）㎜ 56002宽㎜≤25003高㎜≤24004钩心离高度㎜15705底梁外宽㎜10706箱体底板厚度㎜≥5mm7箱体侧板和顶板厚度㎜≥5mm8垃圾箱容积m3≥109翻斗容积m3≥1.510进料仓容积m3≥1.311垃圾理论处理能力T/h≥1012压实密度T/ m3≥0.713最大压缩力Kn≥34014压装循环时间s≤4215翻斗机构循环时间s≤3216散热启动温度( °)5517加热启动温度( °)-1018密封条的寿命年≥0.519电源/功率380V/50HZ/5.5KW380V/50HZ/5.5KW20噪音分贝≤7021耗电量度/箱≤5.022设备自重吨≤3.823推头有效面积平方毫米475x184624后轮外宽mm199525翻斗举升力吨1.526后门锁紧方式手动（*液压）27电控系统运算速度10次/纳秒MUC控制器28显示器14寸彩色显示人机界面 - 上一篇：福田中驰爆破器材运输车 下一篇：CSC5071GJY4型玉柴115马力东风多利卡加油车
