楚胜牌油罐车使用说明书_湖北楚胜汽车有限公司
作者：楚胜牌油罐车 来源：油罐车厂家 日期：2025/2/28 21:16:47 人气： 标签：楚胜牌油罐车使用说明书 湖北楚胜汽车有限公司
前 言
感谢您购置楚胜牌汽车，我公司生产的楚胜牌系列专用车吸收了国内外同类车之优点，具有结构合理、性能可靠、操作方便、外形美观等优点。此系列改装车包括有加油车、运油车、化工液体运输车等系列，分别采用其对应的东风、解放、福田、柳汽、重汽、陕汽等系列二类载货汽车底盘改装而成，其容量分别见主要技术性能参数表。其结构主要由汽车底盘、罐体、油泵、球阀和输油管道及导静电装置组成（运油车无油泵及泵油功能）。专供汽车和其它车辆、容器和油库运送以及加汽油、煤油、柴油等油料之用，是理想的轻质燃油运油、加油专用车辆。
底盘车的技术特性和使用保养要求分别详见其相对应的东风、解放、福田、柳汽、重汽、陕汽等系列专用汽车使用说明书。
附加说明:由于设计上改进等原因，技术参数有可能与用户的产品不符，请予理解，不另行通知。
目 录
一、用途
二、主要参数
三、工作原理及结构简介
四、操作规程
五、油罐车的维护保养及注意事项
六、故障原因及解决方法
七、质量保修原则则及三包规定
八、随车附件明细
一、用途：
该运油车主要由危险品二类汽车底盘、罐体系统、安全附件系统、排放系统、管路系统、气控系统及避电装置等部件所组成。其主要功能是：
1 用本车油泵从其它容器内自行吸出油料注入本车油罐体。
2 用本车油泵将本罐内的油料迅速抽出，加注到其它车辆或容器中。
3 靠油料的自重自流，从本车油罐内将油料卸到其它容器中。
4 通过油库下装将油品装进罐体。
二、主要参数：

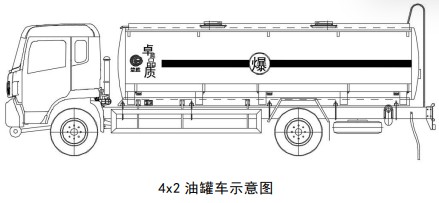

1、系列车型外形简图
4x2 油罐车示意图

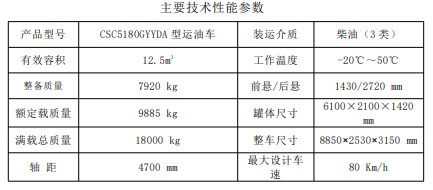

2、技术参数：
三、工作原理及结构简介：
1、汽车底盘此款运油车采用东风公司定型危险品专用底盘改装而成。所采用的二类底盘，其结构详见所附《汽车底盘使用说明书》。

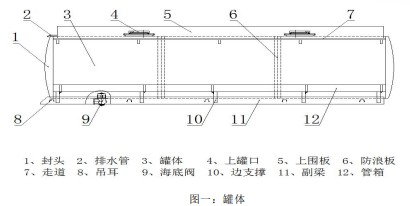

2、罐体（附图一）
罐体结构为带一定曲率的凸多边形，用优质碳钢板制成，采用优质铝板焊接而成，主要由罐体、车架、人孔、围板及卸料管道等组成。罐内设有纵向防波板，以加强罐体的刚性，并减轻因车辆加速及减速时液体介质的强烈波动和冲击。罐顶设有围板、人孔及呼吸阀，罐底设有海底阀。罐体由车架支撑，采用焊接型式将车架及罐体连接在一起。
为防止锈蚀，罐体外表涂防锈漆及装饰漆。
图一：罐体
3、人孔盖组件（欧标罐盖）
欧标罐盖通常装于罐体顶部，材质为铝合金，具有内置呼吸和紧急排气排能，并可在人孔盖上安装油气回收阀、量油孔、防溢流探杆等，内置呼吸阀使油罐车在运油过程中内部压力保持稳定，与外部压力达到平衡，其倾倒放置溢流的设计使油罐车在发生意外时保持密封，紧急排气装置在罐内压力急剧升高的情况下，将自动打开，释放罐内压力，从而防止事故发生，大大提高运油的安全性。
4、海底阀（紧急切断阀）
海底阀安装于罐体底部，规格为 DN100 气动海底阀，通过气动开关可以控制底阀的开与关，此海底阀具有易熔塞效果，即外部温度达到海底阀规定值时，海底阀自动关闭，防止装运介质外流引起爆炸事故，可进行下装加油，该阀内部压力较小，流量大，阀体法兰边有切断槽，在油罐发生意外时，由于断槽处于无法承载过大冲力，车体管路与罐体会自动断开，而自动对中柱塞和耐用弹簧会依旧保持密封，罐内介质不会泄漏，从而保证油罐安全。 为保证阀门具有良好的工作能力，必须满足一下条件：
a、海底阀工作时，系统气源必须保证>0.4MPa 的压力。
B、阀体与中柱塞必须保证高度密封。
c、弹簧必须保持足够的弹力复位。
5、取力器
装于变速箱上，安装在变速箱左侧位置，主要功能是将发动机动力取出，通过传动轴传递给车载油泵，其操作功能见取力器使用说明书。
6、油泵选装自吸式齿轮油泵，其性能见油泵使用说明书。
7、送油胶管送油胶管是采用 76 型快换接头、直接对接，端面用橡胶圈密封、拆装迅速、方便、密封可靠。送油胶管总成经导电检验，使用安全可靠。

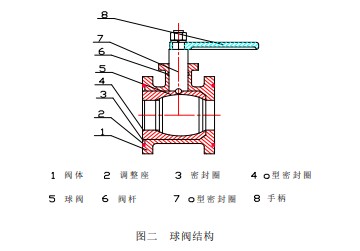

8、 球阀（附图二）
运油车自流口阀门采用的为球阀，结构如图所示。球阀由阀体调整座、密封环、球阀、阀杆手柄等部件组成，搬转手柄 90°即可实现球阀的开关，球阀配合松紧可旋转调整以达到要求。
图二 球阀结构

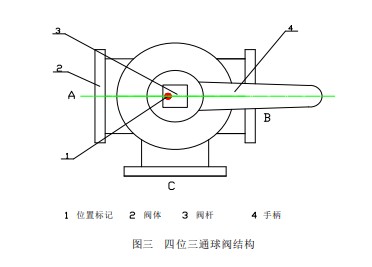

9 、四位三通球阀（附图三）
加油车控制阀采用的为四位三通球阀，结构如图所示，在使用过程中，阀杆上红点所对应的方向表示此方向处于关闭状态。图示的位置表示 A 方向处于关闭状态，B 与C相通。
图三 四位三通球阀结构
10、安全附件系统
（1）静电拖地带装于罐车后方下部，应经常保持与地面接触。其功用是随时将油车行驶中由于油料的冲击、晃动产生的静电或加油机、发动机工作中产生的静电导入地面，从而防止因静电所引起的火灾事故。
（2）静电卷盘固定在车架上，当油车加油或排放油时，必须将静电带铜带拉出，将静电夹与地面接触，使加油或卸油时油料运动磨擦产生的静电导入地内，从而防止因静电短路所引起的火灾事故。
（3）干粉灭火器车辆左右两侧各备一个手提式干粉灭火器。
（4）操作箱出料口处设有仪表箱，防止出料口意外打开而产生泄漏造成安全事故。
四、操作规程：
1、 使用前的准备工作
(1) 将静电卷盘与地面连通，使之“接地”，保证接地良好。
(2) 打开油车操作箱门，检查各阀门手柄，使之处于关闭状态（竖直位置）。
(3) 初次使用油泵，泵内无引油时，应预先加油，可通过进油口加入油料10 升。
(4) 检查增速箱内润滑油油面，以到油面螺塞孔的下缘为准，不足时添加齿轮油。
(5) 检查变速箱操纵杆，使之处于空档位置，检查取力箱操纵手柄位置，使之为水平向右位置，检查油门控制器，使其为最小。
2 、油泵的操纵
（1） 启动
1.1 联接好有关管道，启动发动机，当原车压力表读数达到0.3Mpa 时，踏离合踏板，打开取力箱操纵开关，使之挂档。
1.2 通过油门控制器，可控制油泵的工作转速。
（2） 停止
将油门控制器推进，调整为最小，踏离合器踏板，将取力器操纵开关扳回至原位置，使取力箱脱档。
3、使用后的检查
（1）、检查取力箱操纵开关是否回位，检查油门控制器是否为最小位置。
（2）、检查阀门手柄位置，均应为关闭状态。
（3）、关好操作箱门。
（4）、收回避电杆，固定于原位。
（5）、油路系统的控制。
4、各作业操纵使用说明

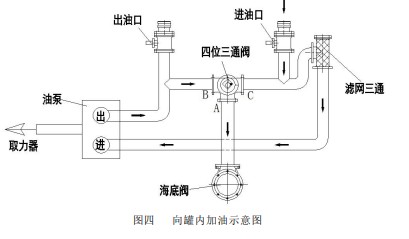

（1）、向罐内加油（附图四）
油可以通过罐口加油，也可通过泵给罐内加油，其操作程序是：在进油口接一油管，油管接通油源，打开进油口球阀，四位三通球阀的标记拧到C 位置，使B-A 相通，关闭出油口球阀，拉动取力器开关，使油泵开始工作，即可向罐内加油，停止工作时取力器及阀门开关回位。
工作油路示意：油经进油口→滤网→泵进泵出→四位三通球阀B-A→海底阀→油罐（其他阀门为关闭状态）；
图四 向罐内加油示意图

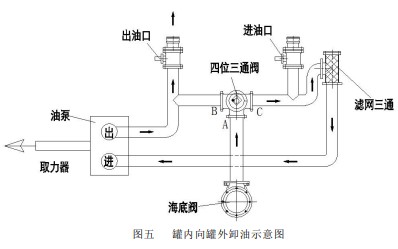

（2）、罐内向罐外卸油（附图五）
在出油口处接输油软管，打开出油口球阀，四位三通球阀的标记拧到B 位置，使A-C相通，关闭进油口球阀，拉动取力器开关，使油泵开始工作，即可向罐外卸油，停止工作时取力器及阀门开关回位。
工作油路示意：油经油罐→海底阀→四位三通球阀 A-C→滤网→泵进泵出→→出油口（其他阀门为关闭状态）；
图五 罐内向罐外卸油示意图

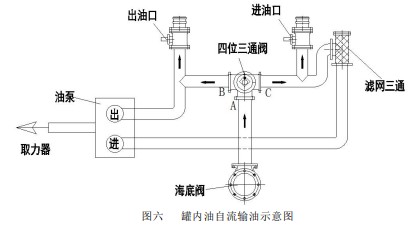

（3）、罐内油自流输油（附图六）
油车也可靠重力自流向外输油。操作顺序是在出油口和进油口处接输油软管，将四位三通阀的标记拧到盲通位置（即 A、B、C 均互通），打开进油口和出油口处球阀开关，即可实现进油口和出油口同时向外自流输油。若只用出油口，关闭进油口阀门，四位三通球阀的标记拧到 C 位置，使 B-A 相通即可；若只用进油口，关闭出油口球阀，四位三通球阀的标记拧到 B 位置，使 A-C 相通即可。
工作油路示意：
油经油罐→海底阀→四位三通球阀 A-C→进油口
油经油罐→海底阀→四位三通球阀 A-B→出油口
图六 罐内油自流输油示意图
五、油罐车的维护保养及注意事项：
1、汽车底盘和发动机部分的使用和保养，按汽车底盘使用说明书执行。
2、油泵的使用和保养，严格按其使用维护说明书执行。
3、加油机的使用和保养，按其使用说明书执行。
4、安全阀、过滤器网应经常检查并清洗。
5、油罐和管道系统应定期清洗。定期检查管道系统各联接处是否联接良好，密封可靠。
6、为确保油罐清洁，油罐及输油系统应定期清洗，输油胶管两端内外接头应经常涂抹润滑油，拆装时轻松方便。油管每次工作完毕后，均应及时盖上进、出口外端盖（堵盖），输油胶管两端（堵盖），以保证管内清洁。
7、油装载量严禁超过额定装载质量。（按油料密度折算）。
8、球阀通过的介质不宜过脏，以�；っ芊饣�，提高球阀的使用寿命，各球阀不宜长期处于半关半开状态下工作，否则易使密封环变质，在行车中各球阀手柄应处在关闭状态。
9、进泵网应经常拆洗，以防油渣堵塞滤网，影响流量。
10、应保持呼吸阀的清洁，使呼吸阀处于工作状态，阀内的弹簧不得随意更换，以免影响吸、放气的效果。当呼吸阀堵死时，有造成罐体变形的危险。
11、为了预防油车发生火灾事故，在排气管、消音器损坏，管路漏油，导电极损坏或断裂时都不允许用金属物品敲打油车上的零部件，以免产生火星，油车上应随时准备好消防器材。
12、如果油罐下沉淀槽冻结，不得用火烘烤，可用热蒸气融化或将车开进暖房中解冻。
13、加油车作业前，必须使用避电杆插入潮湿土地内，搭地胶带应接地。作业过程中应始终保持导静电良好。
14、当需进入油罐内工作时，罐外须有人防护，进入罐内的工作人员应戴有防毒面具或用软管输入新鲜空气。
15、加油车作业前，应检查管道系统是否渗油、漏油，接地线是否断开，排气管是否损坏，若发现问题应先解决问题后再作业。
16、量油时应按有关规定执行。在冬季，自吸泵内如有水必须将水放尽，以防冻破泵体。
17、本车配备灭火器两具，加油车使用人员应熟悉灭火器的使用方法，并按其使用说明进行检查和保养。

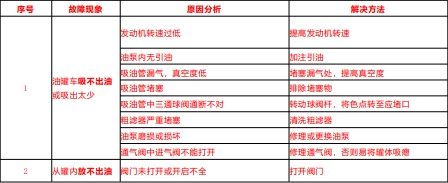

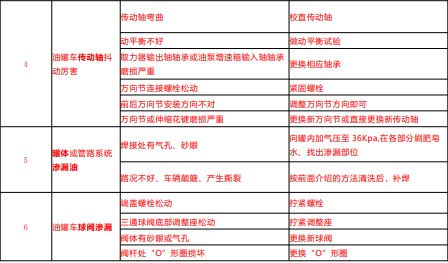

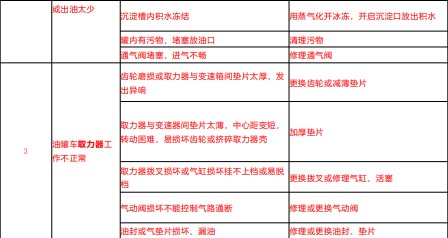

六、故障原因及解决方法:
七、质量保修原则则及三包规定：
1、楚胜牌产品质量保保修原则
厦工楚胜（湖北）专用汽车制造有限公司生产的“楚胜牌”系列专用汽车，在严格按照产品说明书规定要求使用的情况下，由于产品设计、制造、材料、装配等存在质量不合格或缺陷、发生故障引起的损坏，由本公司给予保修服务。
本公司保修原则以修理为主,确实不能修理的更换相应受损件。本公司不受理对本公司产品更改后的维修。发生质量问题需保修的车辆，本公司只承担配件和维修费用，不承担质量以外的任何间接损失、费用(养路费、保险费、货损、营业利润等)。
用户以各种借口理由拒绝本公司服务人员对车辆进行检查、分析鉴定，而造成的后果和损失由用户负责。
2、楚胜牌产品“三包规定”本公司本着“质量第一,顾客至上”的宗旨，使用户满意,在产品使用中解除后顾之忧，根据国家有关法规、标准的要求，特制定“楚胜”产品三包规定。
2.1、底盘部分底盘部分的服务，用户应按该底盘生产厂家质量保用手册的要求，就近到当地服务站进行维修和保养。
2.2、上装部分及改装部分在“三包”期限内的我公司产品，顾客在遵照《产品说明书》规定的正常使用保养的条件下，由于产品设计、制造、材料、装配等存在的质量不合格或缺陷，发生故障引起损坏导致不能正常使用的，顾客可凭《质量保修卡》和购车发票，按公司规定给予“三包”服务。
2.3、“三包”更换的零部件应收回旧件，以旧换新，无旧件不给予“三包”。
2.4、免费指导与有偿服务凡使用楚胜牌产品的顾客，无论是否在“三包”期限内都享有公司提供的免费技术咨询和技术指导；产品在“三包”期限内，确因顾客正常使用所造成产品零部件的损坏，公司将以优惠价格提供配件，并提供合理的有偿服务。

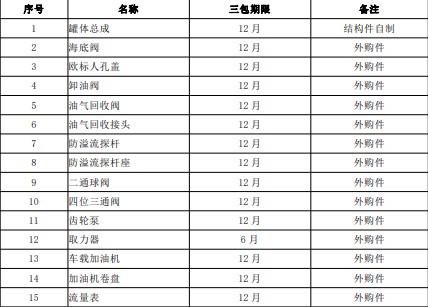

2.5、“楚胜牌”系列油罐车产品主要零部件“三包”有效期（表）
2.6、以下情况不给予“三包”,由顾客自行承担费用
a.未按《使用说明书》规定使用、维护、保养的。
b.使用、维护、保养不当、人为造成零部件损坏的。
c.车辆安装的塑料制品、玻璃制品、木制品、橡胶制品(不含轮胎)、个别紧固件及润滑件等易损件的损坏。
d.没有《质量保修服务手册》或《质量保修服务手册》上车辆型号、车辆识别代码等与实物不相符者。
e.严重超载、超限使用导致的损坏。f.顾客私自改装、施焊或拆除车辆任何零部件所引起的部件或部位损坏。
g 超出“三包”有效期的。h.发生故障，未经公司同意擅自进行处理或更换部件所引起的延续性部件及部位损坏。
i.发生交通事故及重大事故，顾客或交警部门认为与产品质量有关，在处理前未通知本公司现场查证的。
J.可以修复，而顾容强烈要求更换总成的，需经公司售后服务部批准，并收取一定折旧费。折旧费计算方法为:(使用时间/部件保修期)X 部件价格。
八、随车附件明细：
定型底盘汽车工具和备件、附件一套请分别按各车型所对应的底盘使用说明书进行核收。
1、油车随车工具和附件：箱门钥匙一把、四位三通球阀手柄一个。
2、 载货汽车底盘合格证一份。
3、 载货汽车底盘使用说明书一本。
4、 楚胜牌油罐车合格证一份。
5、 楚胜牌油罐车使用说明书一本。
6、 加油车油泵使用说明书一本
