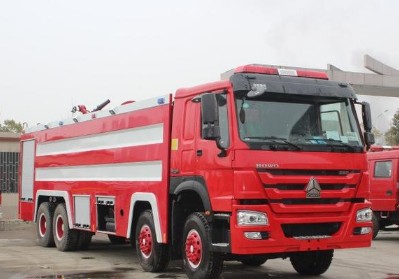

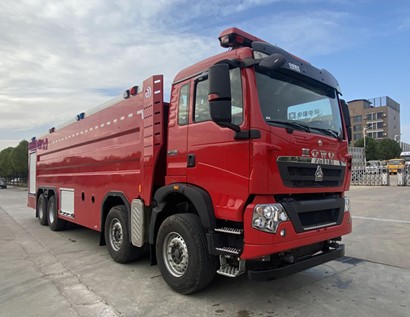

国六重汽豪沃前四后八24吨泡沫消防车_楚胜牌CSC5430GXFPM240/Z6泡沫消防车
作者：楚胜牌CSC5430GXFPM240/Z6泡沫消防车 来源：消防车厂家 日期：2021/5/19 15:13:16 人气： 标签：国六重汽豪沃前四后八24吨泡沫消防车 楚胜牌CSC5430GXFPM240/Z6泡沫消防车
国六重汽豪沃前四后八24吨泡沫消防车厂家电话：
159-7276-7978
一、整车描述：
1、概述
24吨泡沫消防车采用中国重汽济南卡车有限公司ZZ5447TXFV466MF1型二类汽车底盘，原装单排驾驶室，乘员2人，该车驾乘舒适轻便。上装采用外露式水罐，整车载液量为水20000kg；泡沫4000kg。器材箱采用高质量铝合金卷帘门。底盘取力，发动机型号为MC11.44-60，最大功率327kW,通过万向联轴器驱动安装在汽车尾部泵房里的上海雄真CB10/100型常压消防泵，可在1.0MPa下稳定输出100L/s的流量；车顶安装成都威斯特消防器材有限责任公司生产的PL80型消防炮，流量80L/s，对应压力1.0MPa，最大承压1.3MPa，纯水射程85m，泡沫射程75m，可360°旋转。同时该车具有比功率大、综合性能强、操控集中简便等特点。
整车主体框架采用优质20#型钢二氧化碳�；ず负附佣�，保证整体骨架结构强度高，牢固可靠；内部器材箱，采用高强度铝合金型材搭建主体框架，裙边采用外翻式脚踏板门结构，便于踩踏取放器材，表面使用带有大花纹的经阳极氧化处理过的铝合金板材蒙贴表面，角铝包边等工艺处理，保证器材箱性能的同时，具有美观，轻便等特点。
按照消防实战需要，根据消防操作程序，人性化设计，使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定所有随车器材，器材布置合理、紧凑、装夹牢固、标示醒目，两个动作内可取用任何器材，可实现就近取放、多人操作，互不干涉。
面漆采用喷涂方式使用优质面漆，符合GB7258规定的GB/T3181《漆膜颜色标准》中R03大红色要求。颜色为驾驶室和车体消防红色，器材室内部为浅灰色，铝制卷帘门铝的颜色，底盘架为黑色，轮辋为银色，挡泥板、保险杠为灰色。
整车消防性能符合GB7956要求；底盘通过国家强制性产品认证；发动机排放符合国VI标准。
2、整车主要参数表
项目 参数
技 术 参 数
备 注
1
底盘型号
ZZ5447TXFV466MF1
中国重汽济南卡车有限公司
2
发动机型号、形式
MC11.44-60直列六缸
柴油
3
发动机功率
327kW
4
排量
10518ml
5
轴距
1950mm+4600mm+1400mm
6
驱动形式
8×4
7
制动形式
双回路压缩空气制动
弹簧力作用的驻车制动系统，作用于后桥
8
转向形式
方向盘
液压助力
9
排放标准
国VI
10
最高车速
90km/h
11
整车满载总质量
42530㎏
12
底盘允许前、前中桥最大质量
9000/9000kg
13
底盘允许中后桥最大质量
13000/13000kg
14
燃油系统
300升钢质主油箱
15
轮胎
12.00R20
16
增加辅助制动装置
排气制动装置、加装ABS防抱死系统
17
外形尺寸
长×宽×高（mm）
11870×2500×3630
整备状态
18
驾驶室、乘员室内设施
结构型式：平头全金属上翻式、手动液压翻转；
布局：全钢框架焊接结构，单排长驾驶室设置：驾驶室乘员2人；
设备：除原车设备外，驾驶室内加装有取力器控制开关及指示灯100W警报器、警灯、标志灯、示廓灯开关等。
3、整车主要消防性能参数
项目 参数
技 术 数
备 注
1
罐体容积
水
20000kg（泡沫消防车）
外露式
泡沫
4000kg（泡沫消防车）
2
消防泵型号、形式
CB10/100型
上海雄真
3
消防泵性能
工况1
压力：1.0 Mpa
流量：100L/S
水泵采用真空泵引水、自带增速变速箱
4
消防泵布置形式
后置
消防泵进水口内
5
环泵式比例混合器
2组PH64，流量范围32-128L/s；混合比例3%-6%（手动可调）
6
铝合金操作仪表板装有液位指示显示、附加照明灯开关、仪表
装在消防泵的上方
7
压力表
0-4 Mpa
8
真空表
-0.1--1 MPa
9
消防炮
消防炮流量、射程和额定喷射压力
（泡沫消防车PL80型）
喷射
水：≥75m
泡沫：≥70m
压力：≤1.2Mpa
俯、仰角
仰角：≤70°
俯角：-30°
回转角360°
10
取力器
全功率夹心、气动式
二、驾驶室
驾乘室
结 构
平头、双开门、单排座带卧铺、液压可翻转结构
司乘人员数
1+1
驾驶员位置
左置
设 备
结构型式：平头全金属上翻
式、手动液压翻转；
布局：驾驶室乘员2人；遮阳板（仅驾驶员）；电动风挡雨刷；暖风器；无氟空调；倒车镜；中央储物箱；2级脚踏等。
设备：除原车设备外，驾驶室内加装有取力器控制开关及指示灯100W警报器、警灯、
标志灯、示廓灯开关等。
仪 表
1、车辆车速仪。
2、燃油表，转速表。
三、上装
（一）总体布置
总体
布置
整体式框架车厢，两侧对称。车厢尾部泵房的两侧为器材箱，车厢中部为外露式载液罐，车厢后部为泵房。
车厢两侧和泵房后部均设铝合金卷帘门；采用拉杆式门把手，保证拉杆强度。
车身右后侧设爬梯。便于上下车。

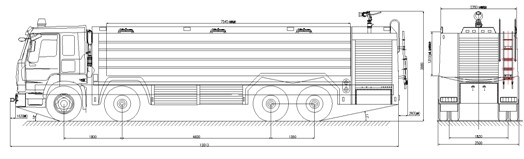

总体布置图
（二）车厢
材 质
主框架采用优质型钢框架结构，采用二氧化碳�；ず附油瓿烧骞羌芙峁�，外装饰板、内封板及地板采用阳极氧化平铝板。
箱 门
两侧及泵房后部卷帘门采用铝合金带锁式结构，具有良好的密封性和防尘功能。

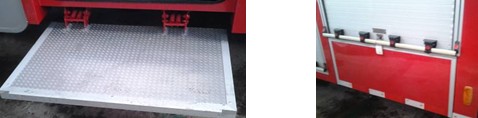

踏 板
卷帘门下裙部设置外翻式钢材框架，踏板启、闭采用双拉簧铰链限位装置双重固定，铝合金花纹蒙板结构踏板门，安全性能可靠。
（三）载液罐
载液罐
结 构
外露式罐体，内设横、纵防荡板，格间留有人孔，符合国家标准。前后封板、防荡板均设有加强筋。
罐体采用整体副梁与车架连接，增加有减震措施。
材 质
水罐为碳钢板（选装不锈钢板）、泡沫罐为不锈钢板
容 量
水20000kg、泡沫4000kg
设 置
泡沫罐和水罐分别设1个DN470mm人孔，带有快速锁定/开启装置。
泡沫罐和水罐分别设1个溢流阀装置。
设 1个排污口，配球阀。
注 水 口： DN65接口4只，分设车身两侧；

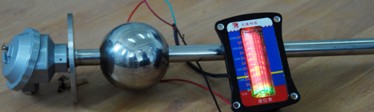

液位
传感器
水罐、泡沫罐顶部分别设置有液位传感器1个。
罐体图片
四、消防控制系统
由消防水泵、消防炮、管路系统，系统操作面板等组成。
1、消防泵
型号
CB10/100型车用常压消防泵
型式
常压离心泵
额定流量
出口压力
1.0 Mpa
引水装置
真空泵引水
最大吸水深
7m
最大真空度
≥85kpa
引水时间
≤80s
变速箱冷却
水冷
润滑方式
有油润滑
2、消防炮
型号
PL80型水、泡沫两用消防炮(泡沫消防车)
制造商
成都威斯特消防器材有限公司
额定流量
80L/S
额定压力
1.0 MPa
仰角
≥70°
俯角
≤-30°
射程（m）
纯水：≥75；泡沫：≥70
水平回转角度
≥360°
射程（m）
≥90
水平回转角度
≥360°
4、管路系统
吸水管路
泵房尾部设置2个内扣式DN150吸水口。吸水管路为手蝶阀控制。旋转空间充足，便于拆装吸水管；吸水进水管路各阀门有金属腐蚀形成的中文标识。
注水管路
两侧后桥轮胎后方各设置2个DN65内扣式侧注水口，泵房内设置1个DN125炮管路，1个DN80后注水管路，设置阀门开关。
出水管路
4个DN80出水口，配接口，配有启闭球阀。
冷却水管路
配有冷却管路、控制阀及放余水阀，冷却取力器。
5、 消防控制系统仪表板
显示和控制
所有操作按键均设有中文标识；设有管路布置图及操作、维护说明。
仪表板位于泵房内水泵左上方，装有转速表、真空表、水压表、液位表带有夜光显示等仪表。
五、电气设备
附加电气
独立电路。
辅助照明
泵房设有照明灯，泵房及器材箱设有卷帘门灯带，卷帘门启闭控制，操纵仪表板上设有照明、指示灯等，可充分照明和观察。
侧爆闪灯
车身两侧各安装4个爆闪灯，爆闪灯红蓝交错。
驾驶室
警示装置
1.8m红色长排警灯1个，安装在驾驶室顶部； CJB100BD电子警报器1个，安装在驾驶室内，其控制盒在驾驶员前下方。
六、表面处理
1、面漆：国产优质烤漆。
2、颜色：驾驶室和车体消防红色，器材室内部为浅灰色，铝制卷帘门铝的颜色，底盘架为黑色，轮辋为银色 ，挡泥板、保险杠为灰色。
管路：车尾及两侧边粘3M反光贴。进水管路喷涂为绿色，出水管路喷涂为红色，泡沫管路喷涂为黄色。
七、车载器材

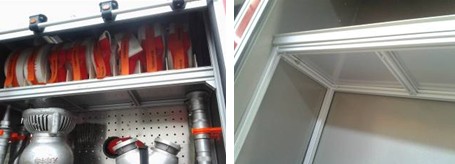

（1）箱体内部使用高强度铝型材连接，阳极氧化平铝板粘接。
按照消防实战需要，根据消防操作程序，使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定所有随车器材，器材布置合理、紧凑、装夹牢固、标示醒目，两个动作内可取用任何器材，可实现就近取放、多人操作，互不干涉。
主体框架采用优质20#型钢二氧化碳�；ず负附佣�，保证整体骨架结构强度高，牢固可靠；内部器材箱，采用高强度铝合金型材搭建主体框架，表面使用带有小花纹的经阳极氧化处理过的铝合金板材蒙贴表面，角铝包边等工艺处理，保证器材箱性能的同时，具有美观，轻便等特点。
（2）随车消防器材明细表：（泡沫消防车）
序号
名 称
规 格
数
量
单位
备 注
1
吸水管
KD150×4 m
2
根
内扣式
2
滤水器
FLF150
1
件
内扣式
3
分水器
FII80/65×3-1.6
1
件
内扣式
4
集水器
JII150/80×2-1.0
1
件
内扣式
5
水带
13-65-20
6
盘
内扣式
6
水带
13-80-20
6
盘
内扣式
7
异径接口
KJ65/80
2
件
内扣式
8
水带包布
DT-SB
4
件
9
水带挂钩
4
件
10
地上消火栓扳手
QT-DS1；长400
1
件
11
地下消火栓扳手
长860
1
件
12
吸水管扳手
FS150
2
件
13
直流开关水枪
QZG3.5/7.5；65
1
支
内扣式
14
直流开花水枪
QZK3.5/7.5；65
1
支
内扣式
15
灭火器
3 kg/ABC
1
具
16
消防斧
GFP890
1
件
17
橡皮锤
1
件
18
水带护桥
FH80
2
副
19
消防桶
1
个
20
空气泡沫枪（含枪吸液管）
QP4/0.7Z；65
1
支
内扣式
21
泡沫外吸液管
Φ40×2700
1
根
22
储物盒
大
1
个
八、随车文件（中文）
序号
名称
单位
数量
备注
一
随车文件（单套）
1
底盘使用说明书
本
1
2
底盘维修手册
本
1
3
底盘质量保修卡
本
1
4
底盘合格证
本
1
5
发动机号码拓印件
份
1
6
消防车使用维护说明书
本
1
7
消防车配备消防器材清单
份
1
8
消防车整车合格证
份
1
9
消防车跟踪服务卡
本
1
10
消防车交接清单
份
2
