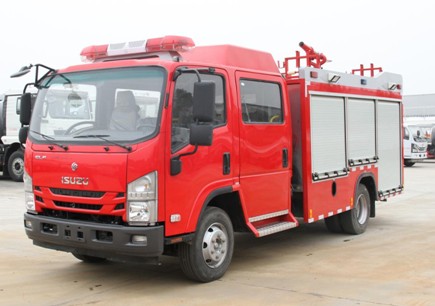

国六3.5吨庆铃700P泡沫消防车（3815轴距）_CSC5100GXFPM35/Q6型泡沫消防车
作者：湖北楚胜汽车有限公司 来源：消防车厂家 日期：2021/5/19 14:05:54 人气： 标签：国六3.5吨庆铃700P泡沫消防车 CSC5100GXFPM35/Q6型泡沫消防车
国六3.5吨庆铃700P泡沫消防车厂家电话：
159-7276-7978
一、 整车描述
1、 概述
3.5吨消防车采用庆铃汽车股份有限公司QL1110ANKAY型二类汽车底盘，改制双排驾驶室，乘员3+3人，该车驾乘舒适轻便。上装采用内藏式水罐，整车载液量为3500kg。器材箱采用高质量铝合金卷帘门。底盘取力，发动机型号为4HK1-TCG61，最大功率139kW,通过万向联轴器驱动安装在汽车尾部泵房里的上海雄真CB10/40型常压消防泵，可在1.0MPa下稳定输出40L/s的流量；车顶安装威斯特PL32型消防炮，流量32L/s，对应压力1.0MPa，最大承压1.3MPa，射程水：≥60m 泡沫≥50m，可360°旋转。该车具有轴距短、通过性强、综合性能强、操控集中简便等特点。
整车主体框架采用优质20#型钢二氧化碳�；ず负附佣�，保证整体骨架结构强度高，牢固可靠；内部器材箱，采用高强度铝合金型材搭建主体框架，裙边采用整体防护结构，美观可靠，箱体内表面使用带有大花纹的经阳极氧化处理过的铝合金板材蒙贴表面，角铝包边等工艺处理，保证器材箱性能的同时，具有美观，轻便等特点。
按照消防实战需要，根据消防操作程序，人性化设计，使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定所有随车器材，器材布置合理、紧凑、装夹牢固、标示醒目，两个动作内可取用任何器材，可实现就近取放、多人操作，互不干涉。
面漆采用喷涂方式使用优质面漆，符合GB7258规定的GB/T3181《漆膜颜色标准》中R03大红色要求。颜色为驾驶室和车体消防红色，器材室内部为浅灰色，铝制卷帘门铝的颜色，底盘架为黑色，轮辋为银色，挡泥板、保险杠为灰色。
整车消防性能符合GB7956要求；底盘通过国家强制性产品认证；发动机排放符合国VI标准。
2、 整车主要参数
外廓尺寸
6960×2300×2970mm
最大总质量
9750kg
载液量
载水2700kg，泡沫800kg
最高车速
90km/h
消防泵额定流量
40L/s@1.0MPa；
消防炮额定流量
32L/s 1.0MPa
消防炮射程
水：≥60m 泡沫≥50m
比功率
139/9.75=14.2
接近角/离去角
17°/12°
二、底盘
1、 底盘主要参数
型号
QL1110ANKAY
制造商
庆铃汽车股份有限公司
发动机型号
4HK1-TCG61
发动机额定功率
139kw
发动机排量
5193ml
发动机排放标准
GB17691-2018国Ⅵ
驱动形式
4×2
轴距
3815mm
最大允许总重
10550kg
最小转弯半径
≤19m
变速箱
手动
取力器
夹心取力器
2、乘员室
结构
平头、四门，改制双排驾驶室
司乘人员数
3+3人
驾驶员位置
左置
设备
原车仪表板处设置消防操作仪表板及警灯控制盒，加装
1、 警报器；
2、 取力器控制开关及指示灯；
3、 附加电源开关；
三、 上装结构及性能参数
总体布置
整车由消防员乘员室和车身两大部分组成，车身布置采用三分体式结构，前部为器材箱，中部为水罐，后部为水泵房，罐体为平行六面体厢式容罐。
1、器材箱
结构
主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走。
器材箱
器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒。侧下裙边设有工具箱及卷帘门，可放置小型工具
泵房
泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材
保温位置：安装燃油加热器（根据客户需求选装）
爬梯及上车拉手
后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。
2、水罐
容量
2700kg
材质
优质碳钢，厚度为3-4mm （可选装304不锈钢）
罐体固定
与底盘车架弹性连接
罐体设置
人孔：设DN470人孔1个，带有快速锁定/开启装置
溢流口：设DN65溢流口1个
放余水口：设1个DN40水罐放余水口，配球阀
注水口：在水罐左右两侧各接1只DN65接口
进出水口：设1个水罐到水泵进水管，DN125阀门，可气动、手动控制，设1个水泵至水罐充水管，DN65阀门，可气动、手动控制
4、 泡沫罐
容量
800kg
材质
304不锈钢，厚度为3-4mm
罐体固定
与底盘车架弹性连接
罐体设置
人孔：设DN470人孔1个，带有快速锁定/开启装置
溢流口：设DN65溢流口1个
放余水口：设1个DN40水罐放余水口，配球阀
注水口：在水罐左右两侧各接1只DN65接口
进出水口：设1个水罐到水泵进水管，DN125阀门，可气动、手动控制，设1个水泵至水罐充水管，DN65阀门，可气动、手动控制
四、水力系统
1、水泵
型号
CB10/40型常压车用消防泵
形式
低压离心式
额定流量
40L/s @1.0MPa
出口额定压力
1.0MPa
最大吸深
7m
引水装置
自带滑片泵
引水时间
最大吸深时≤50s
1、 管路系统
管道材质
优质无缝钢管
吸水管路
泵房后侧设一个DN125吸水口
注水管路
水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路
出水管路
泵房左右两侧各设1个DN65常压出水口，带截止阀和扪盖
冷却水管路
配有冷却取力器的冷却水管路及控制阀
B类泡沫比例混合器
型号
PH48
材质
壳体为铸铝，过流截面为不锈钢
形式
负压环泵式，带冲洗装置
混合比
3-6%
五、灭火装置
车载消防水炮
型号
PL32型两用炮
制造商
成都威斯特消防机械有限公司
额定流量
32L/S
额定压力
1.0 MPa
仰角
≥70°
俯角
≤-30°
射程（m）
水：≥60m 泡沫≥50m
水平回转角度
≥360°
六、消防控制系统
控制面板主要包括驾驶室控制和泵室控制两部分
驾驶室内控制
水泵脱挂档、警灯警报、照明及信号装置控制等
泵室内控制
上装总电源开关、参数显示、状态显示
七、电气设备
附加电气
设独立电路
辅助照明
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等
频闪灯
车身两侧安装红、蓝两色频闪灯
警示装置
长排全红警灯，安装在驾驶室顶部
警报器，其控制盒在驾驶员前下方
火场照明
上装后部安装35W消防探照灯1个
八、表面处理
面漆
优质国产漆
颜色
车体外表面主色为RO3消防红
九、随车消防器材的布置和配备
1、器材布置
1
按照消防实战需要，根据消防操作程序，就近取放。
2
使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。
3
标示醒目，多人操作，互不干涉。
2. 器材配备
随车消防器材明细表：
序号
名 称
规 格
数量
单位
备 注
1
吸水管
KDK125×4 m
2
根
卡式
2
滤水器
FLF125
1
件
卡式
3
分水器
FII80/65×3-1.6
1
件
卡式
4
集水器
JII125/65×2-1.0
1
件
卡式
5
水带
13-65-20
6
盘
卡式
6
水带
13-80-20
6
盘
卡式
7
异型接口
65雄/80雌；65雌/80雄
2
件
卡式
8
水带包布
DT-SB
4
件
9
水带挂钩
4
件
10
地上消火栓扳手
QT-DS1；长400
1
件
11
地下消火栓扳手
长860
1
件
12
吸水管扳手
FS125
2
件
13
直流开关水枪
QZG3.5/7.5；65
1
支
卡式
14
直流开花水枪
QZK3.5/7.5；65
1
支
卡式
15
灭火器
3 kg/ABC
1
具
16
消防斧
GFP890
1
件
17
橡皮锤
1
件
18
水带护桥
FH80
2
副
19
消防桶
1
个
20
空气泡沫枪（含枪吸液管）
QP4/0.7Z；65
1
支
卡式
21
泡沫外吸液管
Φ40×2700
1
根
22
储物盒
大
1
个
23
注水水带
13-65-5
2
盘
十、随车文件（中文）
底盘合格证 底盘维修手册
底盘使用说明书 随车工具清单
消防车合格证 发动机号码拓印件
消防车器材清单 消防车使用说明书
移交清单 车辆发票
自愿性认证证书复印件 水力性能测试报告
