GDF65-30不锈钢耐腐蚀管道泵_化工车外接电源不锈钢电机泵

作者：GDF65-30不锈钢耐腐蚀管道泵来源：化工车厂家日期：2020/12/2 16:02:49 人气：标签：GDF65-30不锈钢耐腐蚀管道泵化工车外接电源不锈钢电机泵

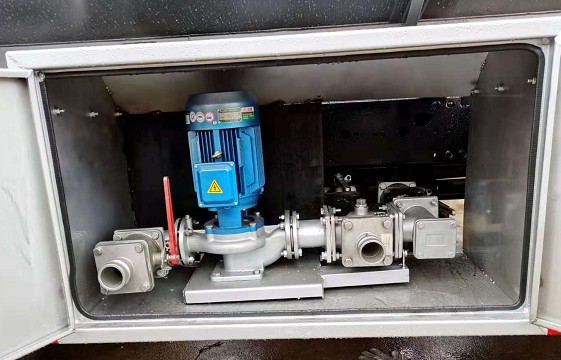

化工车外接电源不锈钢电机泵，GDF65-30不锈钢耐腐蚀管道泵，里面的泵芯分不锈钢泵芯和四氟泵芯，分别针对不对的化工介质，来选择相应的泵芯，以免腐蚀造成损坏引起泄漏。

型号：GDF65-30

编号：055390

功率：4千瓦

转速：2900转/分钟

电压：380V

出入口直径：65mm

参考重量：57公斤

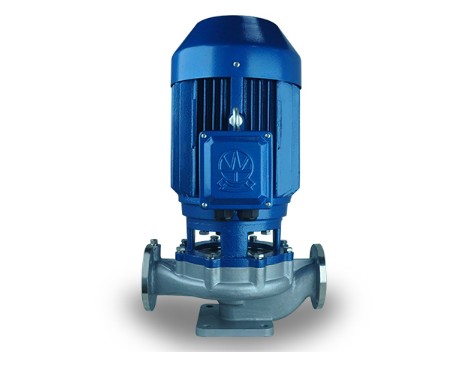

GDF65-30不锈钢耐腐蚀管道泵

一、结构说明：

1、泵为立式管道离心泵，过流部件采用不锈钢制造，泵由电机、泵壳、叶轮、泵盖、机械密封等主要零部件组成；

2、泵用轴封为单端面机械密封磨块为合金／碳化硅，四氟橡胶，根据客户需要也可采用其他材质的磨块，泵寿命长，无泄漏出水口处于同一轴线，而且口径相同，体积小，重量轻，安装使用方便，上开盖式结构，拆开泵盖和叶轮时不需拆御吸进和排出管路即可更密封和叶轮。

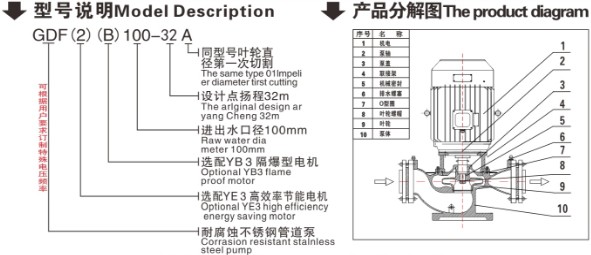

结构图：

GDF65-30不锈钢耐腐蚀管道泵结构图片

1、机电2、泵轴3、泵盖4、联接架5、机械密封6、排水螺塞7、O型国8、叶轮螺帽9、叶轮10、泵体

二、安装：

1、泵应安装在通风良好且防冰冻的地方，泵和电动机距障碍物至少150MM,以使电动机的冷却风扇周围有足够的空气。

2、为了维修方便和使用安全，在泵的进出口管路上各安装一调节阀门及在泵出口附近安装一压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行。

3、泵安装前需检查管路系统有否安装止回阀以防液体回流。

4、泵应安装在固定的地面上，安装好后泵应固定平稳。应注意不要将管路的重量集中到泵上，以防泵发生变形。

5、泵安装位置高于液面（在泵的吸程允许范围内）时，应在吸入管路端部装上底阀，并在出水管路上设置一灌液螺孔，供泵启动前灌液用。

三、电气联接：

1、电气线路的联接必须由具有相应资格证书的电工操作。

2、弄清电动机与所用的电源是否相配。电机引接线必须按贴在接线盒上的接线图和电机铭牌的规定与电源相连。

3、电机必须和一个快捷、有效的电机起动器相连，保证电机不受缺相、电压不稳和过载的损害。泵的电机应有可靠接地措施。

注意：在拆下电机接线盒以及拆卸泵之前，必须确保电源已被切断。

GDF65-30不锈钢耐腐蚀管道泵合格证

四、启动、操作和维护：

注意：严禁泵内无介质干运转，避免机械密封损坏。

1、泵必须充满水（或泵送液体）才能启动。

·在倒灌系统中给泵灌水。

·在液面低于泵的开式系统中给泵灌水。

启动泵前，必须排出空气，使进水管和泵中充满水。

2、检查转动方向

合上电源，观察旋转方向（看风扇）

3、启动泵之前应检查

·检查泵的固定是否牢固；

·泵是否充满水，液体能否自由通过；

·电网电压是否正确；

·转动方向是否正确；

·所有管道是否连接紧密，管路能否正常供水；

·进水管路上的阀门是否完全打开；

·出口阀门应在泵已经启动后慢慢打开；

·若安装了压力表，检查工作压力；

·所有正常运行所需的控制。如果泵由压力开关控制，检查、调整启动和断开压力。通过压力开关检查电机的满载电流应不超过最大允许电流。

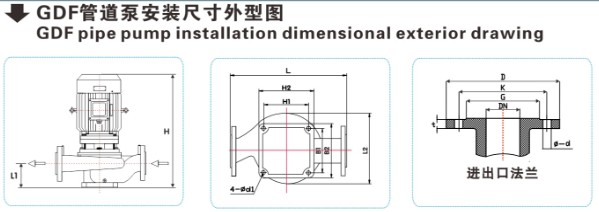

GDF65-30不锈钢耐腐蚀管道泵合格证外形尺寸图片

五、控制泵的运行：

·泵不能启动太频繁。建议每小时不超过100次启动；

·注意泵运行时有无杂音，发现异常应立即�；觳椴⒓笆迸懦�。

六、防冻措施：

泵可以用在对水已采取了防冻措施的系统中。如果泵安装在易结冰的地方，必须加适量的防冻剂以免液体因结冰而损害泵。如果没有防冻剂，在有可能出现霜冻危险时泵应�；�。泵停用时，必须排净泵和系统中的水。

七、装配与拆卸：

把连接架安装在电动机上，装上泵盖、机械密封，安结构图叶轮，叶轮螺丝等零部件安装到位，然后装上泵壳旋紧螺丝；用手转动电机风叶，转子应无卡滞松紧现象，泵的拆卸按上述相反步骤进行。

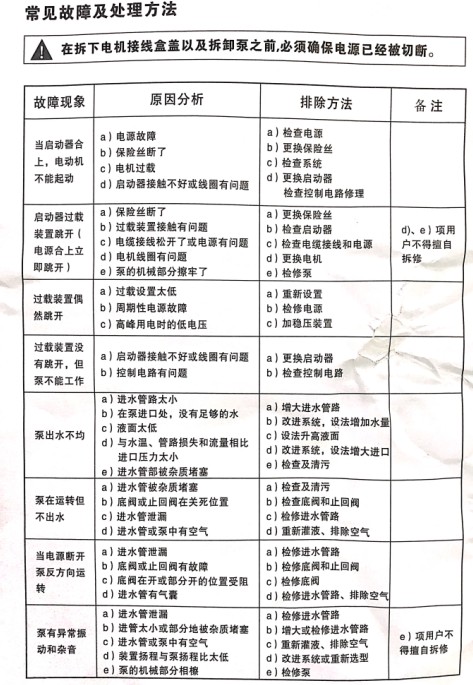

八、常见故意及处理方法：

注意：在拆下电机接线盒以及拆卸泵之前，必须确保电源已被切断。

九、产品保修说明：

GDF65-30不锈钢耐腐蚀管道泵合格证产品保修卡

1、为使我们能有效地跟踪产品的质量，了解用户的使用情况，我们希望用户在购买水泵后的一个月内填写好产品保修卡，并将第二联寄回我公司，以便建立用户档案，更好地为您服务！

2、本使用说明书的内容如有更改，恕不另行通知。

3、用户在选型适当，正确使用情况下，泵三包18个月。易损件的正常磨损不在此限。

4、三包期内用户自行拆卸造成质量问题一切后果概由用户负责。

十、GDF不锈钢耐腐蚀管道泵装箱单：

1、GDF不锈钢耐腐蚀管道泵壹台；

2、产品合格证壹份；

3、安装使用说明书壹份；

4、产品保修卡壹份。
