杭州威龙50QZCP-8/5齿轮泵

作者：杭州威龙50QZCP-8/5齿轮泵来源：油罐车厂家日期：2019/12/20 11:29:25 人气：标签：杭州威龙50QZCP-8/5齿轮泵

杭州威龙50QZCP-8/5齿轮泵

杭州威龙齿轮泵销售电话：159-7276-7978

杭州威龙50QZCP-8/5齿轮泵主要用于输送汽油、柴油、煤油、机械润滑油等介质。具有结构简单、体积小、流量大、效率高、噪音低及良好的自吸性能等特点，既适合做新一代油料配送车的加油泵，同时也适合做大吨位油料运输专用汽车加油泵，在汽车发动机怠速状况下，该系列油泵仍能有效克服加油管、计量器阻力，正常输送各类油料，降低油罐车的使用费。

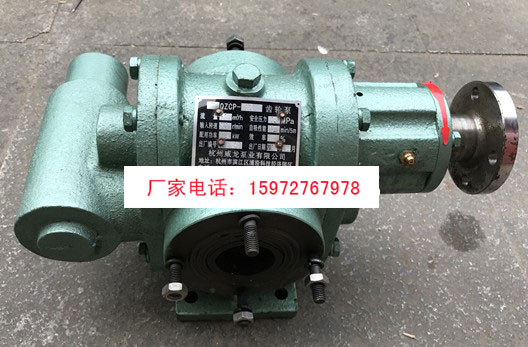

杭州威龙50QZCP-8/5齿轮泵图片

一、型号及含义

50QZCL(CP)-15/5-LN(S)为例

50代表进出口直径

QZ代表汽车自备

CL(CP)代表齿轮泵

15代表全开流量(m3/h)

5代表内置安全阀作用压力、无此项表示不带内置安全阀

L代表进出口朝上

N代表逆时针旋转(从输入轴端看)

(S)代表顺时针旋转(从输入轴端看)

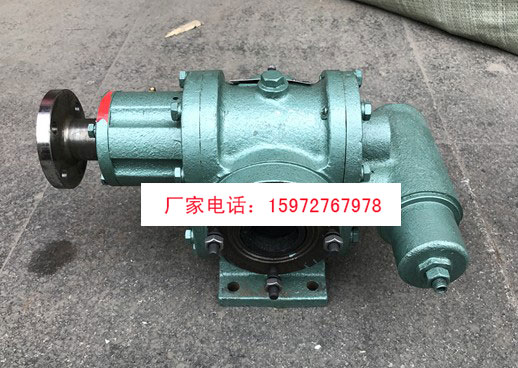

杭州威龙50QZCP-8/5齿轮泵图片

二、性能指标：

杭州威龙50QZCP-8/5齿轮泵技术参数

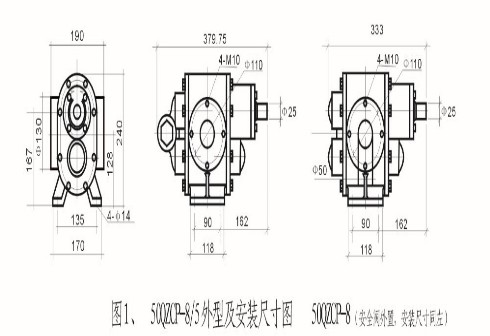

杭州威龙50QZCP-8/5齿轮泵安装尺寸

三、结构特点：

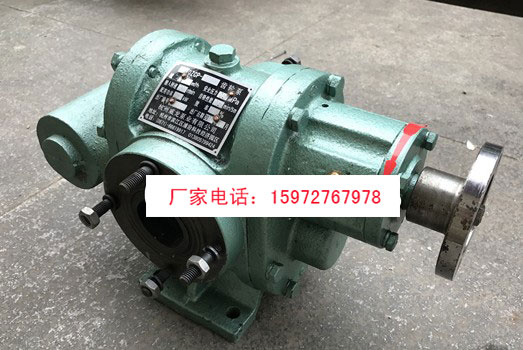

杭州威龙50QZCP-8/5齿轮泵图片

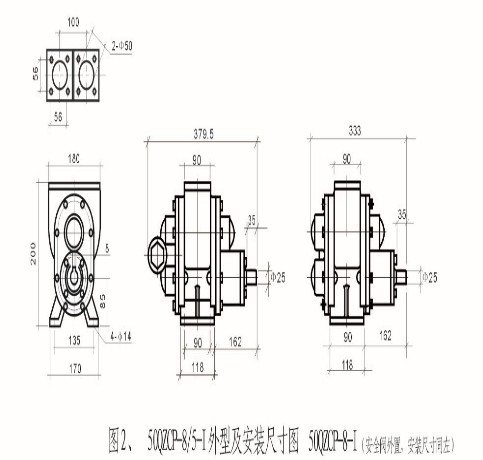

QZCP、QZCL系列齿轮泵，主要由泵体、齿轮、泵盖、轴承、机械密封及安全阀等部件组成。安装尺寸见图1、图2、图4.该泵拆卸、修理方便。QZCP、QZCL系列泵安全阀也可采用外置管路安全阀，见图3，使输送介质系统更稳定可靠。

四、工作原理：

QZCP、QZCL系列齿轮泵是一种容积泵，介质从吸入侧(进口端)流入，其方向与齿轮旋转方向相反，使两个相互啮合的齿轮齿槽充满了介质，由于齿轮四周有泵体，泵盖封闭，啮合齿轮转动时，介质就被带往排出侧(出口端)，并通过泵的出口强行排出，完成输送介质的过程。QZCP、QZCL系列齿轮泵进口管路系统不得漏气。

杭州威龙50QZCP-8/5齿轮泵图片

五、装配与拆卸：

QZCP、QZCL系列齿轮泵的装配与拆卸简便，结构可靠是此系列泵的特点。

1、旋下泵盖螺栓即可将主动齿轮、输入轴、机械密封、轴承与泵盖1-A的组件及从动齿轮组件从泵体分离出来。

2、旋下轴承端盖上螺栓、取力端盖后，旋出输入轴上锁紧轴承的圆螺母取下止退垫圈，将主动齿轮和输入轴组合与泵盖分离。

3、主动齿轮和输入轴组合与泵盖1-A之间装有机械密封，机械密封的静环装配在泵盖1-A上，带有弹簧的动环装配在主动齿轮和输入轴组合上，在组合与泵盖分离时，输入轴不能晃动，要平稳取出，切勿碰到静环。静环、动环材料硬度虽高耐磨，但很脆极易碰碎。

安装时以相反顺序进行，并请注意泵体端盖与齿轮保持适当间隙。

杭州威龙齿轮泵销售电话：159-7276-7978
