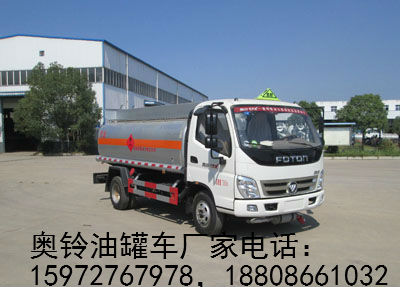

奥铃油罐车图片：
奥铃油罐车底盘配置：
采用福田奥铃底盘制作，底盘型号为：BJ1079VEJEA-FA，发动机型号为：ISF3.8s4R141，发动机马力为：福田康明斯发动机140马力，轴距为：3360MM，轮胎为：7.00R16钢丝胎。
奥铃油罐车上装配置：
罐体容积5.3立方米 ,罐体外形尺寸(mm)长×长轴×短轴:4000(加油机仓长800)×1750×1150,配山东产名牌（齐鲁）车载齿轮泵，此泵采用阀门转换可以实现泵进泵出的功能、自流功能。泵进泵出口安装在车身左侧位置，所有出口为大梁下出油，出口箱带箱锁，采用2.5寸管道，所有球阀采用铝合金2.5寸，出口法兰盘为2.5寸。加装一台上海佰莱牌大流量加油机、配备15米自动回位加粗卷盘一套及加油枪两把，罐体顶部中间位置安装一套欧标罐盖，罐体底部安装一紧急切断装置（海底阀），罐体正后部右下方位置安装一海底阀气动开关。罐体两侧各配壹条铁质炮筒及两条卸油管并带铝合金快速接头，两只8㎏大灭火器装于后尾大梁左右，标准工具箱一只，罐顶围板内防滑踏网整铺，罐顶左右安装可举升防护栏、在罐体正中水平位置加贴反光带标识，罐体为银色金属漆，罐体后尾部安装一块铁质安全告示牌，安全告示牌尺寸为500×800、所有出口均带堵盖。罐体严格按照公告尺寸制作，保证整车公告外型尺寸，其他均按照油罐车国家标准制作。
奥铃油罐车参数：
【主要技术参数】
产品商标楚胜牌公告批次267
产品名称 加油车产品型号 CSC5079GJYB型加油车 总质量(Kg)7360罐体容积(m3)4.79
额定载质量(Kg)3200,3265外形尺寸(mm)5990×2100×2500
整备质量(Kg)3965货厢尺寸(mm)××
额定载客(人) 准拖挂车总质量(Kg)
驾驶室准乘人数(人)3,2载质量利用系数
接近角/离去角(°)20/17前悬/后悬(mm)1120/1510
轴数2轴距(mm)3360
轴荷(Kg)2945/4415最高车速(Km/h)80
其它备注：1,运输介质:汽油,类项号:第3类,密度700千克/立方米,罐体有效容积4.79立方米,罐体外形尺寸(长×宽×高)(mm) 4000(加油机仓长800)×1750×1150;加油机型号及生产企业:BL1111Z/珠海市贝林加油设备有限公司(中山分公司),HS18012B/托肯恒山科技(广州)有限公司,SKES-1112/上海伯莱机械有限公司,SK20QF-111A,SK20QF-222A/郑州三金石油设备制造有限公司,C220D1110F/正星科技有限公司。选装上部折叠护栏及后部结构。2,侧/后防护材料为Q235,侧防护螺栓连接,后防护焊接,下边缘离地高470mm,截面尺寸为280×50mm;3,仅选用子午胎,限速装置,辅助制动装置和前盘制动器的底盘;该车应装具有卫星定位功能的行驶记录仪;ABS型号/厂家:ECU:4460043200;电磁阀:4721950180/伯科汽车控制系统(中国)有限公司。
【底盘技术参数】
底盘型号BJ1079VEJEA-FA底盘名称载货汽车底盘
商标名称福田牌生产企业北汽福田汽车股份有限公司
外形尺寸(mm)5950×1930,2035×2230轮胎数6
接近角/离去角(°)21/17轮胎规格7.00-16,7.00R16,7.50-16,7.50R16
钢板弹簧片数3+1/6+7,7/4+5前轮距(mm)1530,1730
燃料种类柴油后轮距(mm)1485,1590
排放标准GB17691-2005国Ⅳ,GB3847-2005
发动机型号 发动机生产企业 排量(ml)功率(Kw)
ISF3.8s4R141北京福田康明斯发动机有限公司3760 105 |
